如何构建直流线性电源电路分享

第 1 步：连接变压器

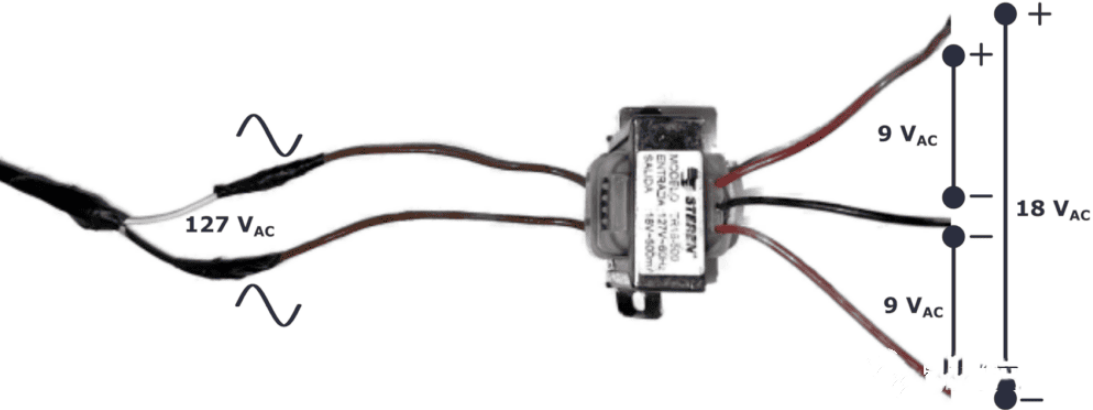

首先要做的是给变压器接线。我的墙上插座有 127V 交流电，所以我使用了为此设计的变压器。使用的是中心抽头变压器 127 V AC / 18 V AC。

中心抽头变压器有一个次级绕组，中间有一个中心抽头。该设计允许通过单个变压器配置实现多个电压电平。例如，获取+9V、0V和-9V。 对于该电路，我仅使用了 9V 交流输出之一。

第 2 步：添加二极管桥

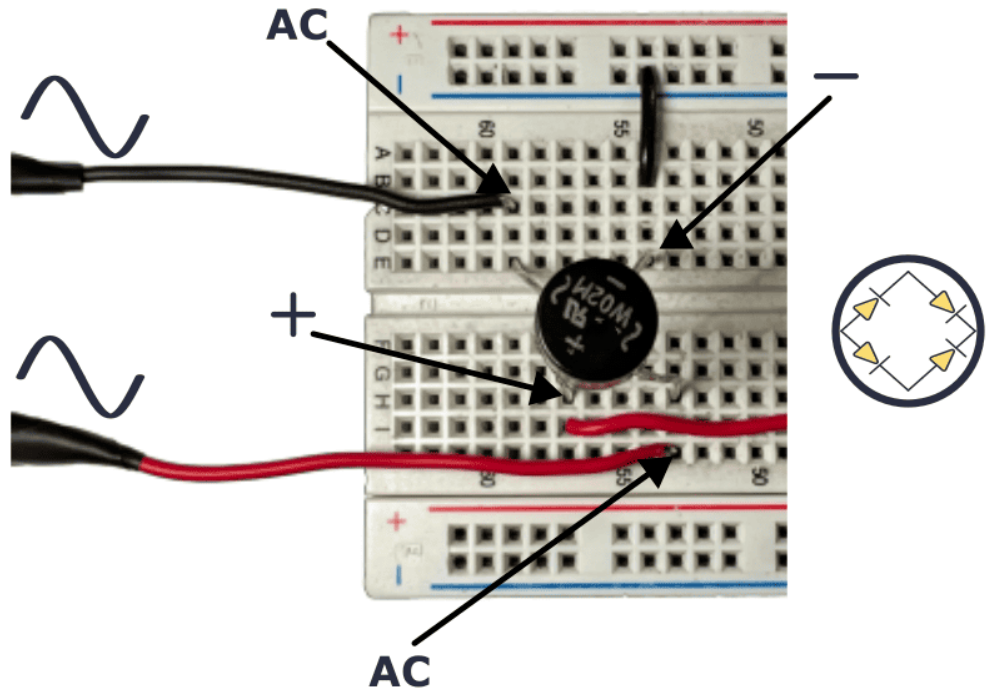

对于整流器，(关注公众号@电路一点通)使用了二极管电桥 W02M，它在其紧凑的机身内具有必要的二极管布置。 该装置有四个端子，两个用于接收交流电压，两个用于输出脉动直流信号。请参阅下面的连接。

第三步：用电容器过滤整流电压

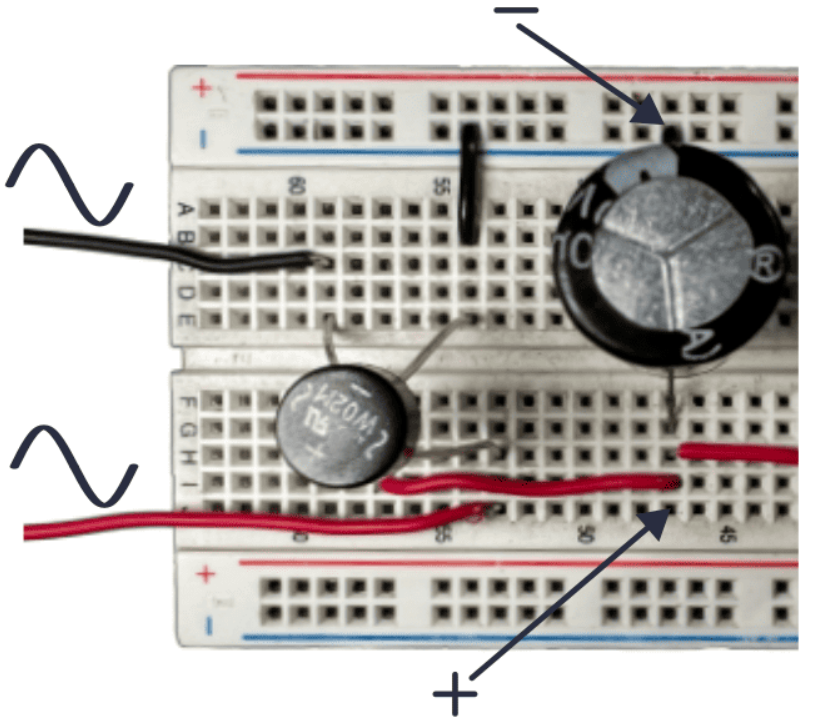

为了平滑脉动直流电压，您已经知道需要使用一个简单的电解电容器。电路一点通 在本例中，使用了 1000 uF 电容器。检查一下它的接线：

第四步：调节直流电压

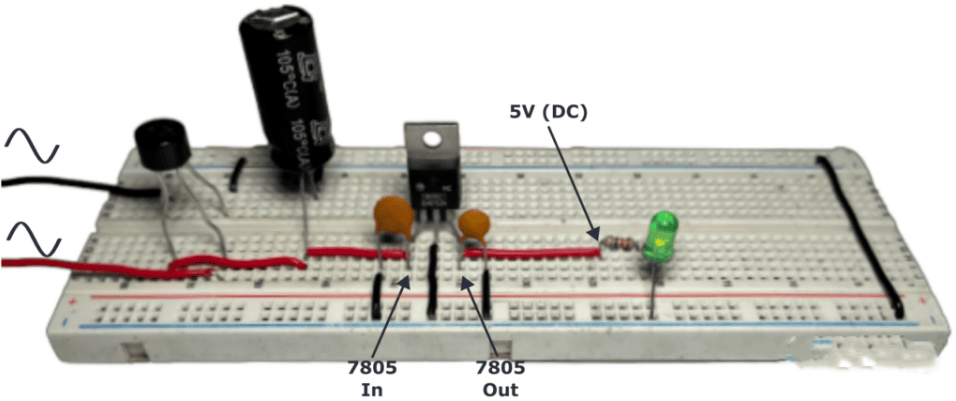

此时1000uF电容的输出电压为9V DC。为了将电压调节至 5V，本示例使用 LM7805 稳压器。 LM7805数据表建议在输入端和输出端放置两个分别为0.33uF和0.1uF的陶瓷电容。 此外，您还可以看到绿色 LED 如何连接到 5V 输出，只是为了说明该直流线性电源的工作原理。
