如何把固定输出开关电源改为可调电源的方法介绍

想要把固定输出12V的开关电源改为可调电源，开关电源的种类很多，原理也错综复杂，不同厂家的开关电源，其原理不同，并不是说有开关电源都可以随意将其改为可调的。提问者只想通过改固定电阻为可调电位器实现可调电源输出，若是采用可调电源芯片实现的开关电源输出很容易实现，比如LM317、LM117、LM2596-ADJ、TPS5430、TPS54335等，都是可以通过改变电阻从而改变输出电压的。

若是使用7812进行稳压降压的电源是不可以直接更改为可调电源的，更改难度很大，可将7812更换为LM317，但是LM317和7812的原理接线不一样，可能需要割PCB印制板及飞线。不过目前大部分开关电源都是通过光耦反馈控制开关管控制开关变压器实现，如下图所示。使用的是稳压管进行电压负反馈，这类原理不好直接更改为可调电源，更换稳压管可实现不同的电压输出。

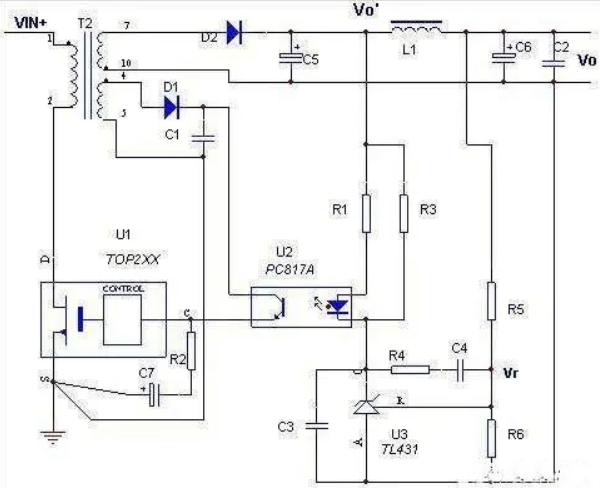

若如下图所示，使用TL431基准源进行反馈控制开关管的原理图，可通过改变R5、R6的值改变输出电压，根据TL431的原理，Vout=2.5V*（1+R5/R6），所以可将R5或R6改为可调电位器即可实现可调电压输出。
