RC复位电路原理，复位时间计算方法解析

复位电路，就是利用它把电路恢复到起始状态。就像计算器的清零按钮的作用一样，以便回到原始状态，重新进行计算。

和计算器清零按钮有所不同的是，复位电路启动的手段有所不同。一是在给电路通电时马上进行复位操作;二是在必要时可以由手动操作;三是根据程序或者电路运行的需要自动地进行。

复位电路都是比较简单的大都是只有电阻和电容组合就可以办到了。再复杂点就有三极管等等配合程序来进行了。

复位电路原理

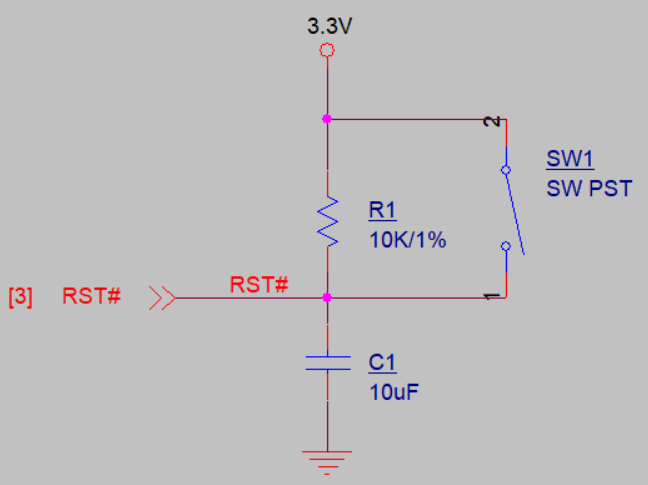

复位电路工作原理如下图所示，VCC上电时，C充电，在10K电阻上出现电压，使得单片机复位;几个毫秒后，C充满，10K电阻上电流降为0，电压也为0，使得单片机进入工作状态。工作期间，按下S，C放电，在10K电阻上出现电压，使得单片机复位。松开S，C又充电，几个毫秒后，单片机进入工作状态。

C****复位电路时间计算

在有关单片机电路中，最小系统包括有 RC 上电自动复位电路。 RC 上电自动复位电路（以下简称 RC 电路），顾名思义就是在系统上电的时候自动给 RST 脚一下有效的高电平或低电平使 MCU 复位。因此在搭建 RC 电路的时候需要计算 RC 电路中的电阻和电容的取值。

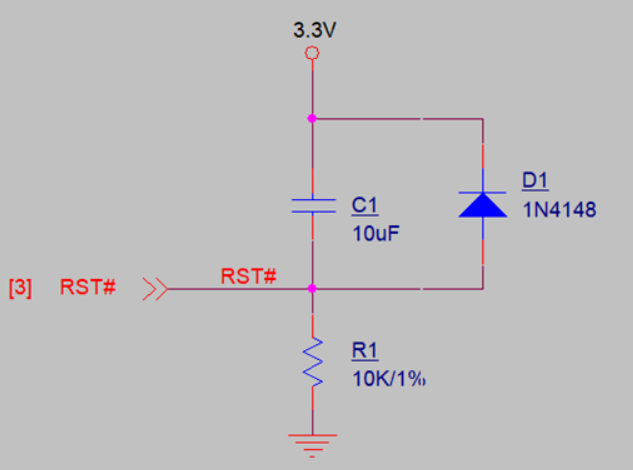

低电平有效复位时的RC电路的复位时间的计算过程：其对应的原理图如下：

复位电路是针对低电平有效复位而言的，其中二极管是起着在断电的情况下能够很快的将电容两端的电压释放掉，为下次上电复位准备。

假设电容两端的初始电压为U0（一般情况下设为0V），T时刻电容两端电压为UT。3.3V电压设为VCC。

由流经电容的电流I和电容两端的电压变化关系式：I=C*dUt/dt

可以得到：Idt=CdU t

两边分别积分可以的得到：IT=∫（0-1）CdUt；即IT=CUt−C*U0（其中U0=0V），

由VCC=UR+UT 可以得到公式：VCC=R1*（C*UT/T）+UT

假设对电容充电至0.9VCC时完成复位，此时可以得出T=9RC，T就是所需要的复位时间。

一般芯片的复位时间是给出的，R，C其中可以自己确定一个值，然后再求出另外一个值

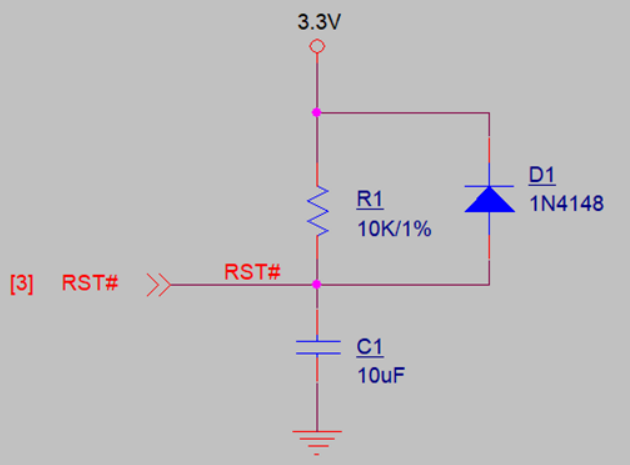

高电平有效复位时的RC电路的复位时间的计算过程：其对应的原理图如下：

假设电容两端的初始电压为U0（一般情况下设为0V），T时刻电容两端电压为UT。

电容的充电电流为：

同理可以得到在T时刻的流经电阻的电流值为I=C1*VCC/T 电阻两端的电压可定：UR=R1*（C1*UT/T）

所以又：VCC=UR+UC1

在T时刻时电容充电为UT ，若UR≥0.9VCC时，高电平复位有效，则可以有UT=0.1VCC，

故可有：0.9VCC=R1*（C10.1VCC/T），故可以得到：T=（1/9）*R1*C1。

其中T就是所需的复位时间，原理图中的电阻电容确定一个值，便可以求出另一个值了。

一般我们在实际应用中直接取电容充电时间t=RC

如上图所示：R=10KΩ，C=10uF，则t=100ms
