桥式整流电路计算公式及输出电压波形图解析

桥式整流简介

桥式整流器，英文 BRIDGE RECTIFIERS，也叫做整流桥堆，是利用二极管的单向导通性进行整流的最常用的电路，常用来将交流电转变为直流电。

桥式整流电路图

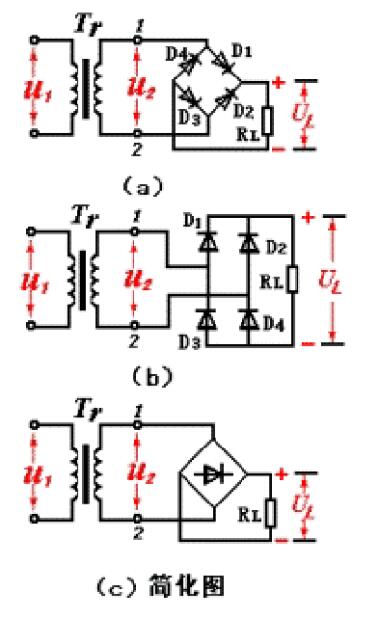

桥式整流电路如图1所示，图(a)、(b)、(c)是桥式整流电路的三种不同画法。由电源变压器、四只整流二极管D1~4和负载电阻RL组成。四只整流二极管接成电桥形式，故称桥式整流。

桥式整流电路计算公式

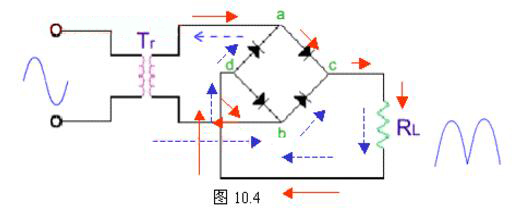

桥式整流属于全波整流，它不是利用 副边带有中心抽头的变压器，用四个二极管接成电桥形式，使在电压V2的正负半周均有电流流过负载，在负载形成单方向的全波脉动电压。

桥式整流电路计算主要参数:

单相全波整流电路图

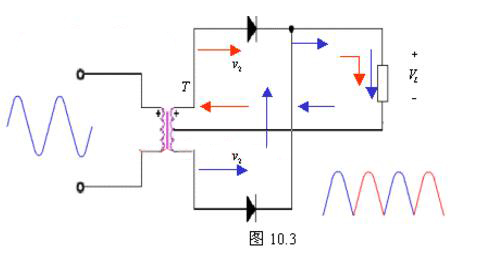

利用副边有中心抽头的变压器和两个二极管构成如下图所示的全波整流电路。从图中可见正负半周都有电流流过负载，提高了整流效率。

全波整流的特点：

输出电压VO高；脉动小；正负半周都有电流供给负载，因而变压器得到充分利用 ，效率较高。 主要参数:

桥式整流电路电感滤波原理

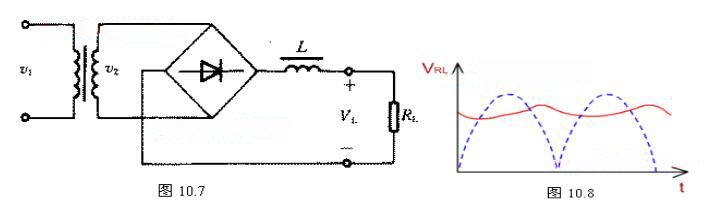

电感滤波电路利用电感器两端的电流不能突变的特点，把电感器与负载串联起来，以达到使输出电流平滑的目的。从能量的观点看，当电源提供的电流增大(由电源电压增加引起)时，电感器L把能量存储起来；而当电流减小时，又把能量释放出来，使负载电流平滑，电感L有平波作用。

桥式整流电路电感滤波优点: 整流二极管的导电角大，峰值电流小，输出特性较平坦。

桥式整流电路电感滤波缺点: 存在铁心，笨重、体积大，易引起电磁干扰，一般只适应于低电压、大电流的场合。

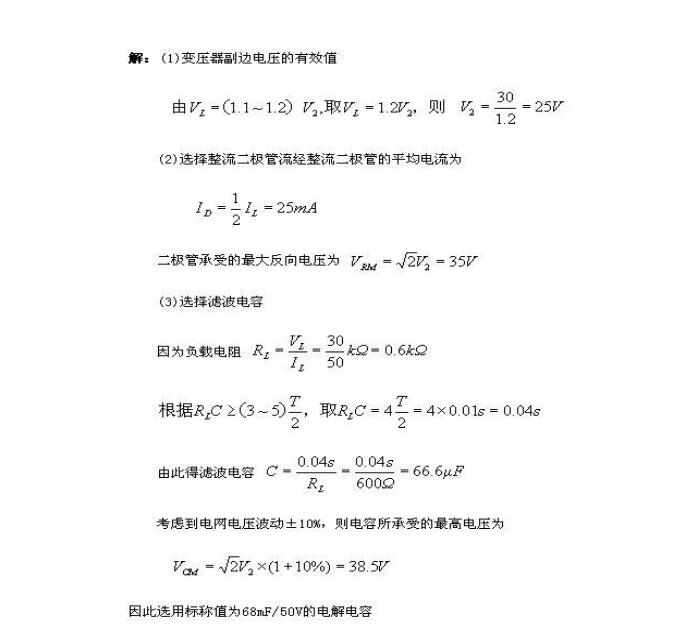

例10.1.1桥式整流器滤波电路如图所示，已知V1是220V交流电源，频率为50Hz，要求直流电压VL=30V，负载电流IL=50mA。试求电源变压器副边电压v2的有效值，选择整流二极管及滤波电容。

桥式整流电路电容滤波电路

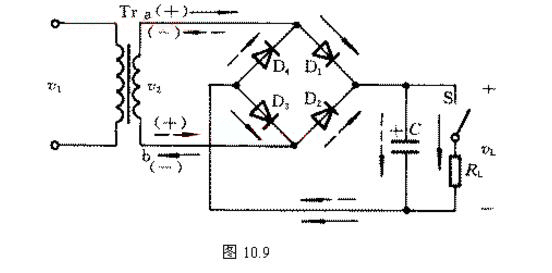

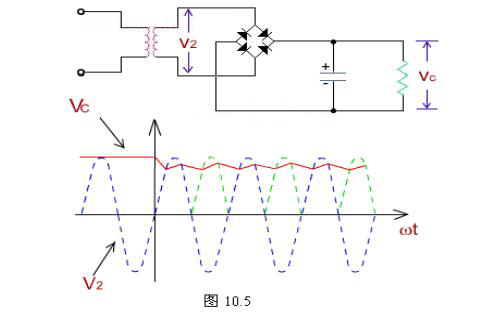

图10.5分别是单相桥式整流电路图和整流滤波电路的部分波形。这里假设t《0时，电容器C已经充电到交流电压V2的最大值(如波形图所示)。

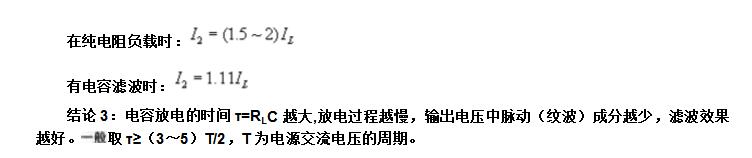

结论1：由于电容的储能作用，使得输出波形比较平滑，脉动成分降低输出电压的平均值增大。

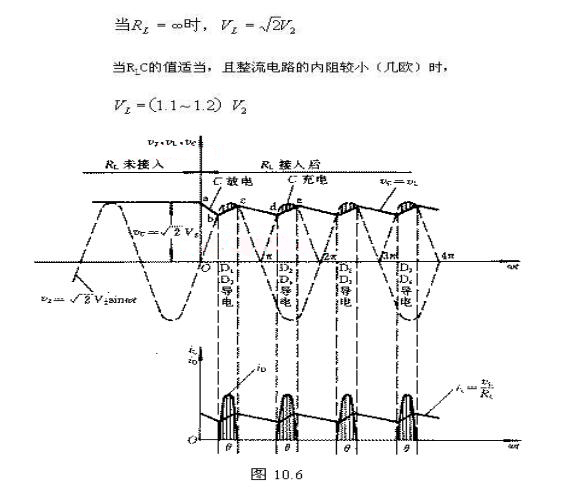

结论2：从图10.6可看出，滤波电路中二极管的导电角小于180o ，导电时间缩短。因此，在短暂的导电时间内流过二极管很大的冲击电流，必须选择较大容量的二极管。
