桥式电路是一种整流电路（rectifyingcircuit），由四只二极管口连接成“桥”式结构，作用是将交流变压电路输出的交流电转换成单向脉动性直流电。

目录

1.桥式电路的工作原理

2.桥式电路优缺点

3.桥式电路的作用

1.桥式电路的工作原理

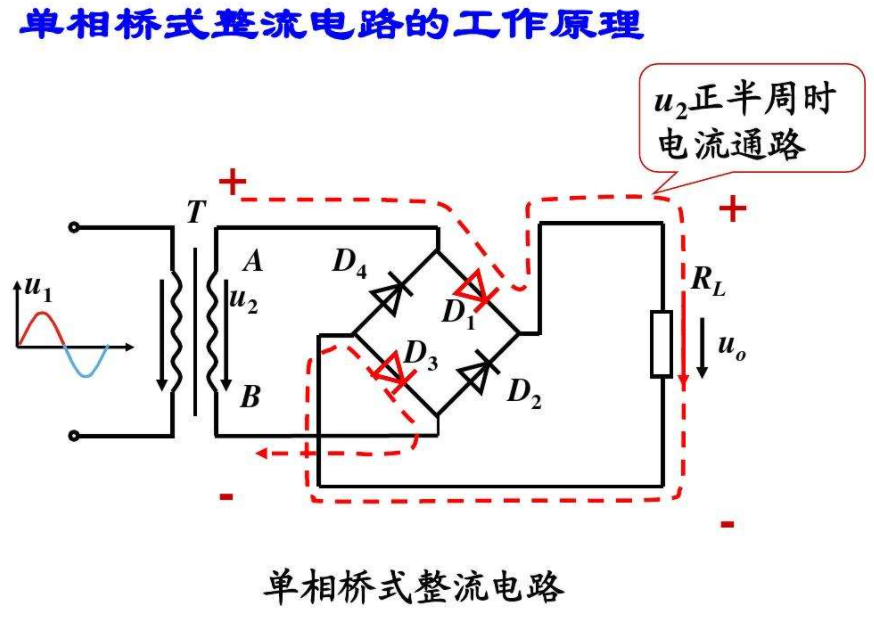

桥式整流电路的工作原理如下：

输入电压u2为正半周时，对D1、D3加正向电压，D1、D3导通;对D2、D4加反向电压，D2、D4截止。电路中构成u2、D1、Rfz 、D3通电回路，在Rfz 上形成上正下负的半波整流电压；输入电压u2为负半周时，对D2、D4加正向电压，D2、D4导通;对D1、D3加反向电压，D1、D3截止。电路中构成u2、D2、Rfz 、D4通电回路，同样在Rfz 上形成上正下负的另外半波的整流电压。

2.桥式电路优缺点

1、桥式整流电路的优点就是简单、高校。

2、克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点。

3.桥式电路的作用

1、将交流发电机产生的交流电变为直流电，以实现向用电设备供电和向蓄电池充电；

2、限制蓄电池电流倒流回发电机，保护发电机不被逆电流烧坏。
