桥堆和半桥堆各自的作用解析

半桥堆可以构成全波整流电路，两种不同的半桥堆分别可以构成输出正极性电压的全波整流电路和输出负极性电压的全波整流电路。

两个不同极性的半桥堆合起来构成一个桥堆，作为桥式整流电路。

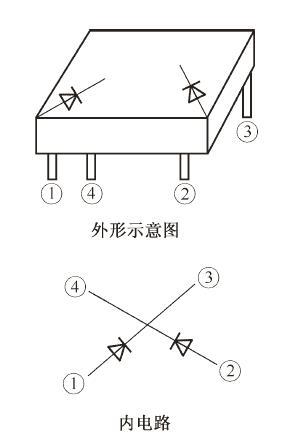

半桥堆有四端和三端之分，图10-22 所示是四端半桥堆外形示意图和内电路。内部的两只二极管彼此独立，两只二极管的电极之间不相连接。这种半桥堆在应用时更为灵活，在外电路中可以方便地连接成各种形式的应用电路。

根据这种半桥堆内部结构和外形示意图，可以方便地识别出它的各引脚作用。

图10-22　四端半桥堆

图10-23 所示是三端半桥堆外形示意图和内电路，三端半桥堆内部的两只整流二极管的负极与负极相连或正极与正极相连，分为两种电路结构情况。

图10-23　三端半桥堆

用一只半桥堆可以组成全波整流电路，用两只半桥堆可以组成桥式全波整流电路。
