PWM控制技术的特点与区别介绍

与不使线圈电流逆流的PWM控制（PWM Control）不同，允许线圈电流逆流的PWM控制称为强制PWM控制（Forced PWM Control）。

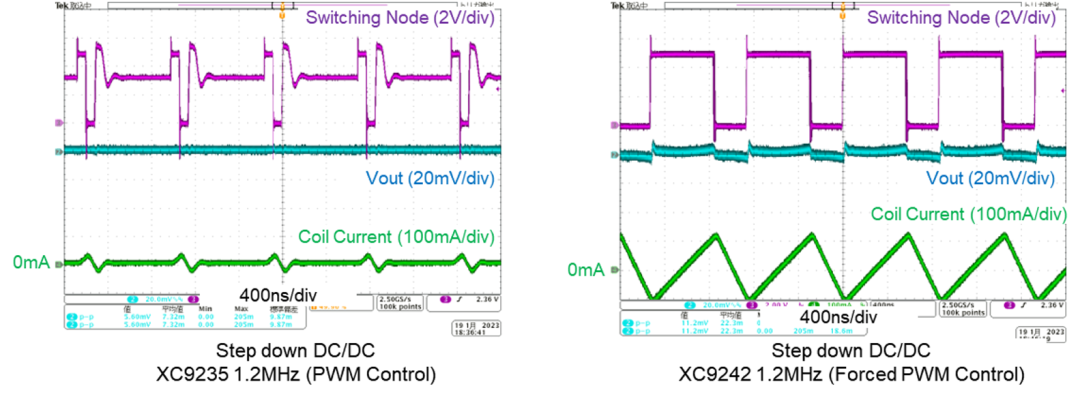

检测条件 : Vin=5V, Vout=3.3V/0mA

与PWM控制不同，强制PWM控制即使在轻负载条件下也不会发生脉冲跳跃，可以防止噪声。

PWM控制和强制PWM控制的特点如下：

PWM控制

轻负载状态下为不连续模式，输出电流越大，Duty越大。

在轻负载状态下，维持输出电压所需的ON Duty可能非常小，有时会低于IC可控制的最小Duty。

在这种情况下，会发生无法维持振荡频率而导致振荡频率下降的脉冲跳跃（间歇振荡）。

另外，在不连续模式下，会发生开关节点的振铃。开关节点的振铃成为输出电压的噪声混入或放射噪声的原因。

强制PWM控制

在强制PWM控制中，为了使线圈电流逆流，即使在轻负载状态下也成为连续模式，从轻负载到重负载为一定的Duty。

与通常的PWM控制不同，轻负载时Duty也不会变小，所以轻负载时不会发生脉冲跳跃（间歇振荡）。

另外，由于不进入不连续模式，所以不会发生开关节点的振铃，不会发生振铃引起的噪声。

缺点是轻负载时的效率比通常的PWM控制低。

另外，由于强制PWM控制需要使线圈电流逆流，所以在需要外置二极管的非同步整流型DC/DC中不能进行强制PWM控制。
