PWM技术在开关电源中怎么应用

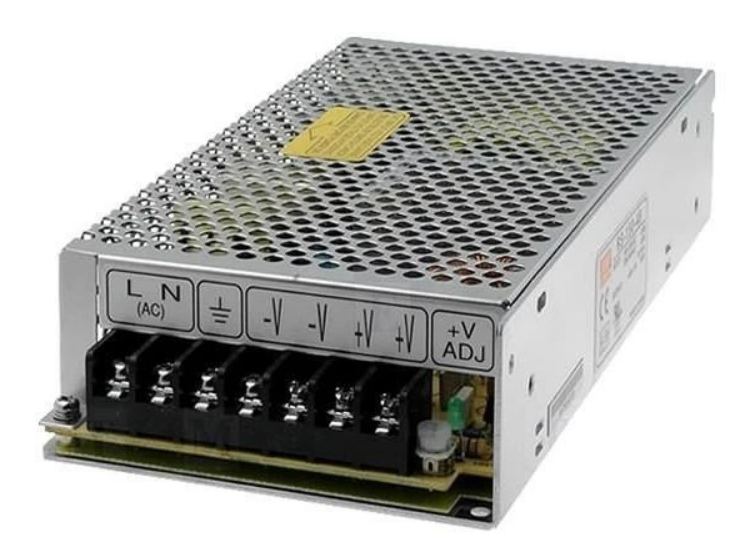

开关电源是一种高效、稳定的电源，广泛应用于电子设备中。而PWM技术则是开关电源中最为常见的控制技术之一。本文将介绍PWM技术在开关电源中的应用，以及其优势和局限性。

脉宽调制(PWM)技术就是控制半导体开关元件的通断时间比，即通过调节脉冲宽度或周期来实现控制输出电压的一种技术。由于它可以有效地进行写拨抑制，而且动态响应好，在频率、效率诸方面有着明显的优势，因而在电力电子变换器逆变中广泛应用，其技术也日益完善。PWM控制技术在逆变电路中的应用最为广泛，对逆变电路的影响也最为深刻。现在大量应用的逆变电路中，绝大部分都是PWM逆变电路。简单来说可以方便稳定输出电压

一、PWM技术的原理

PWM技术是一种通过调节开关管的导通时间来控制输出电压的技术。在开关电源中，PWM技术通常是通过一个控制电路来实现的。控制电路会根据输出电压与设定电压之间的差异，控制开关管的导通时间，以达到稳定输出电压的目的。

PWM技术的基本原理是将输入电压转换为高频脉冲信号，然后通过开关管控制脉冲信号的导通时间，从而控制输出电压。当输出电压低于设定电压时，控制电路会增加开关管的导通时间，使输出电压升高;当输出电压高于设定电压时，控制电路会减少开关管的导通时间，使输出电压降低。

二、PWM技术在开关电源中的应用

PWM技术在开关电源中的应用非常广泛，主要包括以下几个方面：

1. 稳定输出电压

PWM技术可以通过控制开关管的导通时间，实现对输出电压的精确控制。相比于传统的线性调节方式，PWM技术可以更加稳定地控制输出电压，从而提高开关电源的稳定性和可靠性。

2. 提高电源效率

PWM技术可以将输入电压转换为高频脉冲信号，从而减少能量的损耗。同时，PWM技术可以通过控制开关管的导通时间，使开关管在导通状态下的损耗最小化，从而提高电源的效率。

3. 实现多种输出电压

PWM技术可以通过控制开关管的导通时间，实现多种输出电压。例如，在电脑电源中，PWM技术可以实现12V、5V、3.3V等多种输出电压，以满足不同电子设备的需求。

4. 实现电源保护功能

PWM技术可以通过控制开关管的导通时间，实现电源保护功能。例如，在电子设备中，当电源电压过高或过低时，PWM技术可以通过控制开关管的导通时间，使电源自动关闭，从而保护电子设备的安全。

三、PWM技术的优势和局限性

PWM技术在开关电源中的应用具有以下优势：

1. 稳定性好：PWM技术可以通过控制开关管的导通时间，实现对输出电压的精确控制，从而提高开关电源的稳定性和可靠性。

2. 效率高：PWM技术可以将输入电压转换为高频脉冲信号，从而减少能量的损耗，提高电源的效率。

3. 可靠性高：PWM技术可以通过控制开关管的导通时间，实现电源保护功能，从而保护电子设备的安全。

但是，PWM技术在开关电源中的应用也存在一些局限性：

1. 噪声较大：PWM技术会产生高频脉冲信号，容易产生电磁干扰和噪声，对电子设备的正常工作造成影响。

2. 成本较高：PWM技术需要使用专门的控制电路和开关管，成本较高。

3. 对开关管的要求较高：PWM技术需要使用高速开关管，对开关管的要求较高。

四、结论

PWM技术是一种在开关电源中广泛应用的控制技术，具有稳定性好、效率高、可靠性高等优点。但是，PWM技术也存在噪声较大、成本较高、对开关管的要求较高等局限性。因此，在实际应用中，需要根据具体情况选择合适的控制技术，以满足电子设备的需求。
