普通整流二极管以及高频整流二极管有什么不同

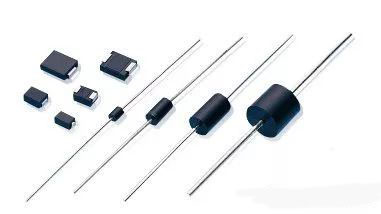

普通整流二极管

（1）最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流。该电流由PN结的结面积和散热条件决定。使用时应注意通过二极管的平均电流不能大于此值，并要满足散热条件。例如1N4000系列二极管的IF为1A。

（2）最高反向工作电压VR：指二极管两端允许施加的最大反向电压。若大于此值，则反向电流（IR）剧增，二极管的单向导电性被破坏，从而引起反向击穿。通常取反向击穿电压（VB）的一半作为（VR）。例如1N4001的VR为50V，1N4002-1n4006分别为100V、200V、400V、600V和800V，1N4007的VR为1000V

（3）最大反向电流IR：它是二极管在最高反向工作电压下允许流过的反向电流，此参数反映了二极管单向导电性能的好坏。因此这个电流值越小，表明二极管质量越好。

（4）击穿电压VB：指二极管反向伏安特性曲线急剧弯曲点的电压值。反向为软特性时，则指给定反向漏电流条件下的电压值。

（5）最高工作频率fm：它是二极管在正常情况下的最高工作频率。主要由PN结的结电容及扩散电容决定，若工作频率超过fm，则二极管的单向导电性能将不能很好地体现。例如1N4000系列二极管的fm为3kHz。另有快恢复二极管用于频率较高的交流电的整流，如开关电源中。

（6）反向恢复时间trr：指在规定的负载、正向电流及最大反向瞬态电压下的反向恢复时间。

（7）零偏压电容CO：指二极管两端电压为零时，扩散电容及结电容的容量之和。值得注意的是，由于制造工艺的限制，即使同一型号的二极管其参数的离散性也很大。手册中给出的参数往往是一个范围，若测试条件改变，则相应的参数也会发生变化，例如在25°C时测得1N5200系列硅塑封整流二极管的IR小于10uA，而在100°C时IR则变为小于500uA。

高频整流二极管

1）最大整流电流IFM

二极管在长期稳定工作时，允许通过的最大正向平均电流。因为电流通过PN结要引起管子发热，电流太大，发热量超过限度，就会使PN结烧坏，所以在实际应用时工作电流通常小于IFM。

2）最大可重复峰值反向电压VRRM

指所能重复施加的反向最高峰值电压，通常是反向击穿电压VBR的一半。击穿时，反向电流剧增，二极管的单向导电性被破坏，甚至因过热而烧坏。

3）反向恢复时间Trr

当工作电压从正向电压变成反向电压时，电流不能瞬时截止，需延迟一段时间，延迟的时间就是反向恢复时间。Trr直接影响二极管的开关速度，在高频开关状态时，通常此值越小越好。大功率开关管工作在高频开关状态时，此项指标至为重要，Trr越小管子升温越小，效率越高。

4）结电容CJ

PN结高频等效电路，其中r表示结电阻，CJ表示结电容，包括势垒电容和扩散电容的总效果，它的大小除了与本身结构和工艺有关外，还与外加电压有关。当PN结处于正向偏置时，r为正向电阻，其数值很小，结电容较大（主要决定于扩散电容CD）。当PN结处于反向偏置时，r为反向电阻，其数值较大，结电容较小 （主要决定于势垒电容CB）。

5）正向电压降VF

二极管通过额定正向电流时，在两极间所产生的电压降。通常硅材料的二极管VF大于1V，锗材料、肖特基二极管为0.5V左右。

6）反向电流IR

指管子击穿时的反向电流，其值愈小，则管子的单向导电性愈好。反向电流IR与温度有密切联系，温度越高，反向电流IR会急剧增加，所以在使用二极管时要注意温度的影响。

一般半导体器件手册中都给出不同型号管子的参数，这是正确使用二极管的依据。在高频应用场合，要注意不要超过最大整流电流和最高反向工作电压的同时，还应特别注意二极管的最高工作频率（通常由反向恢复时间Trr和结电容CJ决定），否则电路工作不正常或者管子升温严重，影响可靠性。
