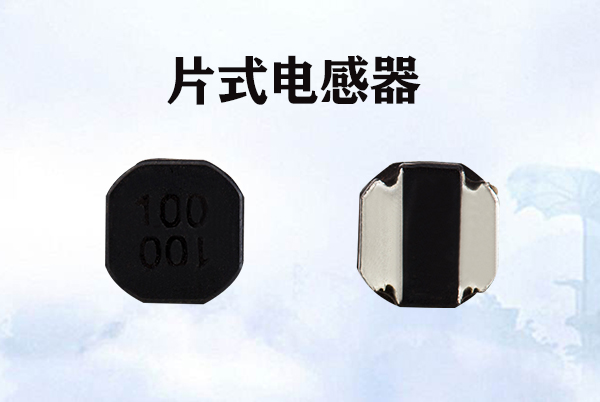

片式电感器磁珠-在电源部分起的作用是什么

片式电感器磁珠是很多电子元器件厂家都会用到的一种元件！那么大家它们在电源部分起到什么作用吗?

片式电感器磁珠在电源部分起什么作用？

电感磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰,还具有吸收静电脉冲的能力。

片式电感磁珠是用来吸收超高频信号,象一些RF电路, PLL,振荡电路,含超高频存储器电路(DDRSDRAM,RAMBUS等)都需要在电源输入部分加磁珠，而电感是--种蓄能元件,用在LC振荡电路,中低频的滤波电路等,其应用频率范围很少超过错50MHZ。

片式电感磁珠的功能主要是消除存在于传输线结构(电路)中的RF噪声,RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号,而射频RF能量却是无用的电磁干扰沿着线路传输和辐射(EMI)。要消除这些不需要的信号能量,使用片式磁珠扮演高频电阻的角色(衰减器),该器件允许直流信号通过，而滤除交流信号。通常高频信号为30MHz以上,然而，低频信号也会受到片式磁珠的影响。

要正确选择片式电感器磁珠，必须注意以下六点？

1、不需要的信号的频率范围为多少;

2、电路和负载阻抗是多少;

3、是否有空间在PCB板上放置磁珠;

4、噪声源是来自哪里;

5、需要多大的噪声衰减;

6、环境条件是什么(温度,直流电压,结构强度) ；

片式电感磁珠的工作原理和作用？

1、磁珠的原理

片式电感磁珠的主要原料为铁氧体电感。铁氧体是-种立方晶格结构的亚铁磁性材料。铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。这种材料的特点是高频损耗非常大，具有很高的导磁率，它可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率。
