PFC功率因数校正电路的三种电流控制方法介绍

1.常见电流控制方法

在PFC的实际应用过程中，其常见的电流控制方法有三种，分别是峰值电流控制方式、滞环电流控制方式以及平均电流控制方式。

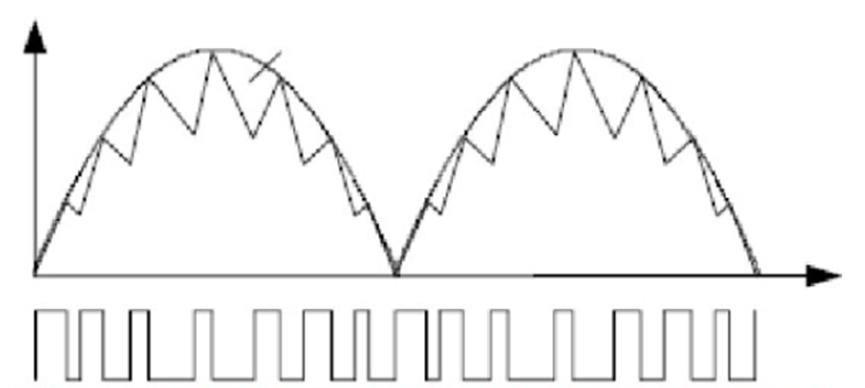

1) 峰值电流法

在有源PFC的实际应用中，峰值电流法是非常常见的控制方式，其主要功能是检测峰值电流。在应用中，通常采用恒定的开关电源工作频率，只有稳定的工作频率才能有效地、快速地检测出峰值电流，并将这一电流“削尖”、均化来控制开关管，并同时对PWM进行调节，使输入电流波形与输入电压保持同步，从而提高功率因数。缺点是由于输入电流被“削尖”，在电路上对输入电流波形需要进行斜率补偿。

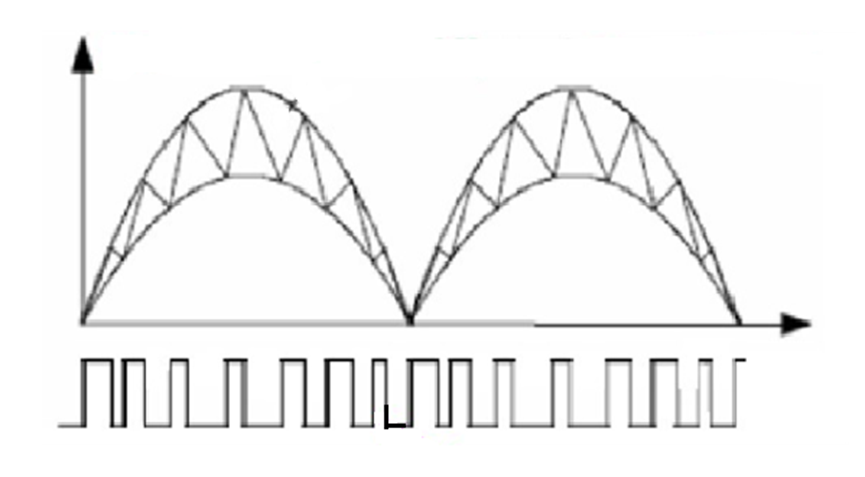

2) 滞环电流法

滞环电流控制法也同样是一种比较常见的有源PFC控制方式，其主要功能是检测APFC电路中电感上的电流。当电感电流达到一定值时，则开关管开始导通，电感电流下降到一定值时，开关管将会陡然截止。它的控制方式是利用工作频率改变来控制开关管的导通和截止。一般设计输出滤波电路时，按最低工作频率考虑所以，开关电源的体积和重量是最小的，工作损耗最小。

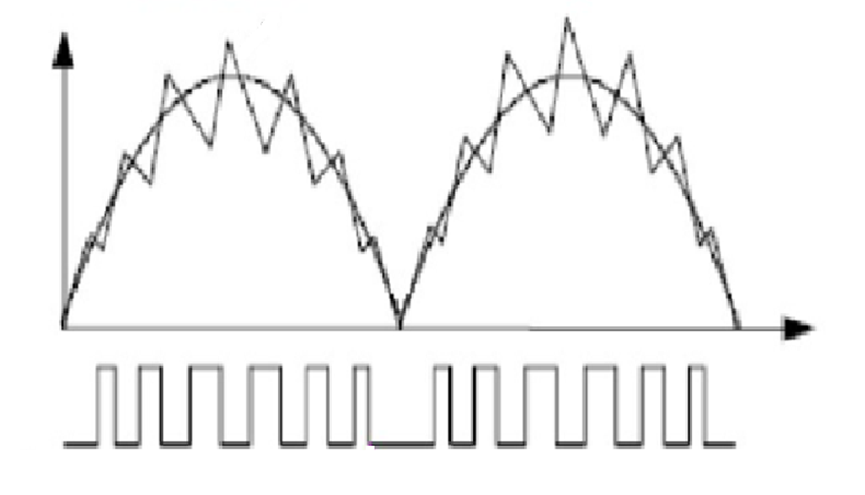

3) 平均电流法

有源PFC的平均电流控制法，这种方法在开关电源和电子镇流器的产品设计中是应用的最多的一种方法，其特点是THD值小，对噪声不敏感，电感电流峰值与平均值之间的误差小，具有恒定的工作频率，可以任意拓扑各种控制电路，输入电压可以随便调节。然而，这种方法的缺点是控制电路比较复杂，需要增添电流误差放大器。
