PFC有两种，一种是无源PFC（也称被动式PFC），一种是有源PFC（也称主动式PFC）。无源PFC一般采用电感补偿方法使交流输入的基波电流与电压之间相位差减小来提高功率因数，但无源PFC的功率因数不是很高，只能达到0.7~0.8；有源PFC由电感电容及电子元器件组成，体积小，可以达到很高的功率因数，但成本要高出无源PFC一些。接下来，为大家详细说下pfc电路是什么意思和pfc电路工作原理详解。

一、pfc电路是什么意思

PFC就是“功功率因数校正”的意思，主要用来表征电子产品对电能的利用效率。功率因数越高，说明电能的利用效率越高。

二、pfc电路工作原理详解

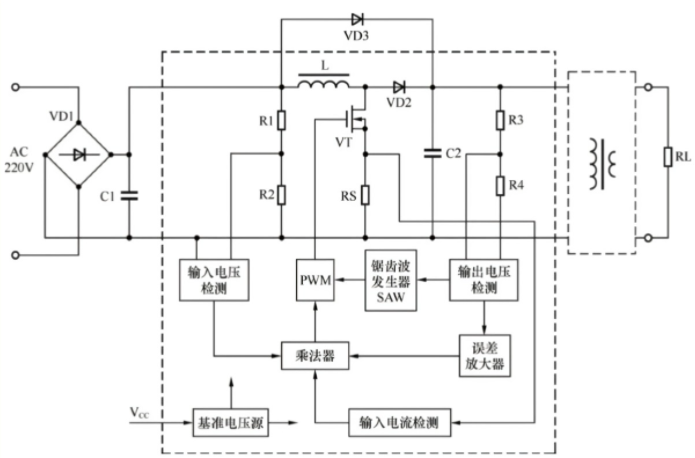

PFC电路的工作原理是由电感电容及电子元器件组成，体积小、通过专用IC去调整电流的波形，对电流电压间的相位差进行补偿。

三、PFC电路分类与作用

1、被动式PFC

被动式PFC一般分“电感补偿式”和“填谷电路式（ValleyFillCircuit）”“电感补偿方法”是使交流输入的基波电流与电压之间相位差减小来提高功率因数，被动式PFC包括静音式被动PFC和非静音式被动PFC。被动式PFC的功率因数只能达到0.7～0.8，它一般在高压滤波电容附近。“

填谷电路式”属于一种新型无源功率因数校正电路，其特点是利用整流桥后面的填谷电路来大幅度增加整流管的导通角，通过填平谷点，使输入电流从尖峰脉冲变为接近于正弦波的波形，将功率因数提高到0.9左右，显著降低总谐波失真。与传统的电感式无源功率因数校正电路相比，其优点是电路简单，功率因数补偿效果显著，并且在输入电路中不需要使用体积大重量沉的大电感器。

2、主动式PFC

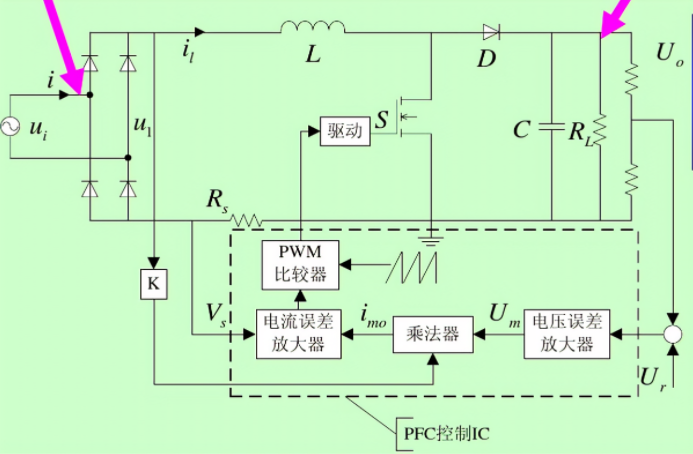

主动式PFC则由电感电容及电子元器件组成，体积小、通过专用IC去调整电流的波形，对电流电压间的相位差进行补偿。主动式PFC可以达到较高的功率因数──通常可达98%以上，但成本也相对较高。此外，主动式PFC还可用作辅助电源，因此在使用主动式PFC电路中，往往不需要待机变压器，而且主动式PFC输出直流电压的纹波很小，这种电源不必采用很大容量的滤波电容。
