PFC的英文全称为“Power Factor Correction”，意思是“功率因数校正”，功率因数指的是有效功率与总耗电量（视在功率）之间的关系，也就是有效功率除以总耗电量（视在功率）的比值。 基本上功率因数可以衡量电力被有效利用的程度，当功率因数值越大，代表其电力利用率越高。接下来，详细为你说下“pfc电路常见故障 pfc电路检修技巧”

一、pfc电路常见故障

1、保险丝熔断

一般情况下，保险丝熔断说明电源的内部线路有问题。由于电源工作在高电压、大电流的状态下，电网电压的波动、浪涌都会引起电源内电流瞬间增大而使保险丝熔断。重点应检查电源输入端的整流二极管，高压滤波电解电容，逆变功率开关管等，检查一下这此元器件有无击穿、开路、损坏等。如果确实是保险丝熔断，应该首先查看电路板上的各个元件，看这些元件的外表有没有被烧糊，有没有电解液溢出，如果没有发现上述情况，则用万用表测量开关管有无击穿短路。需要特别注意的是：切不可在查出某元件损坏时，更换后直接开机，这样很有可能由于其它高压元件仍有故障又将更换的元件损坏，一定要对上述电路的所有高压元件进行全面检查测量后，才能彻底排除保险丝熔断的故障。，

2、无直流电压输出或电压输出不稳定

如果保险丝是完好的，在有负载情况下，各级直流电压无输出。这种情况主要是以下原因造成的：电源中出现开路、短路现象，过压、过流保护电路出现故障，辅助电源故障，振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电等。在用万用表测量次级元件，排除了高频整流二极管击穿、负载短路的情况后，如果这时输出为零，则可以肯定是电源的控制电路出了故障。若有部分电压输出说明前级电路工作正常，故障出在高频整流滤波电路中。高频滤波电路主要由整流二极管及低压滤波电容组成直流电压输出，其中整流二极管击穿会使该电路无电压输出，滤波电容漏电会造成输出电压不稳等故障。用万用表静态测量对应元件即可检查出其损坏的元件。

3、电源负载能力差

电源负载能力差是一个常见的故障，一般都是出现在老式或工作时间长的电源中，主要原因是各元器件老化，开关管的工作不稳定，没有及时进行散热等。应重点检查稳压二极管是否发热漏电，整流二极管损坏、高压滤波电容损坏等。

二、pfc电路检修技巧

1、检修液晶电源时，首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效。再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。如果保险管损坏，第一个要检查PFC校正电路开关管，第二个要检查副电5N“、40英寸以下的一般输出+5V、+12V、+24V三组电压;40英寸以上的一般输出源IC。+5V、+12V、+18V、+24V四组电压。其中+5V为待机电压，+12V供数字板，+18V供伴音，+24V供背光板。在实践维修中，只要各组电压一样、功率一样的电源板都可以代换。

2、电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管C、E短接（或将一只1.5K左右的电阻与副电源的+5V输出端相连），整机就处于开机状态，各路电压均有输出。在部分液晶采电的开关电源中，只有+12V或+24V输出端带有一定功率的负载，主开关电源才进行正常的工作状态。所以在+24V输出端上你可以接一只电动自行车的36V灯泡作假负载（或在+12V输出端接一只麾托车灯泡作假负载）即可。

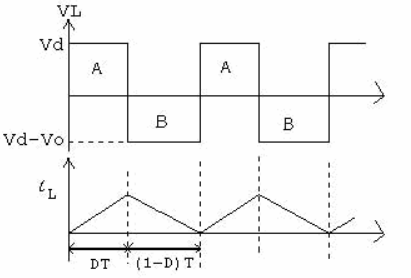

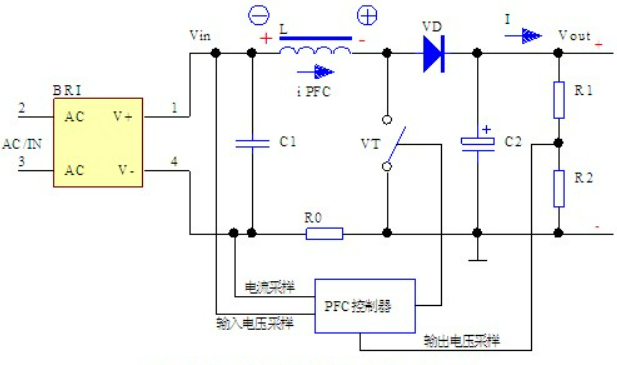

3、液晶电源通电后，副电源先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态。当按“待机”键后，CPU输出开机电平，PFC电路先工作，将+300V脉动直流电压转换成正常的直流电压（+380V）后，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。

4、保护电路，在液晶采电开关电源中，除具有常见的尖峰吸收保护电路外，还设在+24V、+12V和+5V电压的过压、过载保护电路，其保护电路多采用四运算放大器LM324、四电压比较器LM339、双电压比较器LM393或双运算放大器LM358。过流过压保护电路，在维修时可脱开不用，如果电压恢复正常，说明保护电路引起，这时要分步断开是哪路起作用。然后再进行维修。

5、开机前，先确认有无炸件、电容鼓包现象，如有应先更换并把相关的器件全部都测量一遍。建议更换所有损坏器件后试机时，最好把原机保险丝除掉，接上一个220V/100W的灯泡，这样可以有效防止再次炸件。

6、主开关电压+24V或+12V的输出电流较大，对整流二极管要求较高，一般采用低压差的大功率肖特基二极管，不能用普通的整流二极管替换。另外接负载后，电压反而上升，多属于电源滤波不好引起。

7、电源带负载能力差，首先要测一下PFC电压是否正常（380v），如果正常，问题就在电源厚膜上，通常是电源厚膜带载能力差引起，这一点请大家注意。

8、电源板上，贴有**三角形标记的散热片以及散热片下面的电路，均为热地。严谨直接用手接触！注意任何检测设备，都不能直接跨接在热地和冷地之间。
