ocl电路的组成和工作原理

返回列表来源:壹芯微 发布日期 2022-10-17 浏览:-

OCL(Output CapacitorLess )是OTL电路的升级,指省去输出端大电容的功率放大电路,省去了输出电容,使系统的低频响应更加平滑。缺点是必须用双电源供电,增加了电源的复杂性。下面小编给大家介绍一下“ocl电路的组成和工作原理”

1.ocl电路的组成和工作原理

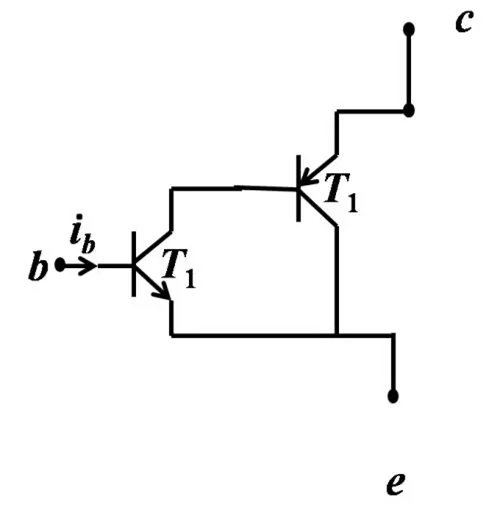

OCL电路称为无输出电容直接耦合的功放电路。VT1为NPN型晶体管,VT2为PNP型晶体管,当输入正弦信号ui为正半周时,VT1的发射结为正向偏置,VT2的发射结为反向偏置,于是VT1管导通,VT2管截止。此时的ic1≈ie1流过负载RL。当输入信号ui为负半周时,VT1管为反向偏置,VT2为正向偏置,VT1管截止,VT2管导通,此时有电流ic2通过负载RL。

最大不失真输出电压的有效值uom 若输出功率最大,则在正弦波信号的正半周,ui从零逐渐增大时,输出电压随之逐渐增大,t1管管压降必然逐渐减小,当管压降到饱和管压降时,输出达到最大幅值,其值为vcc-uces1,因此最大不失真输出电压的有效值 最大输出功率pom 电源供给的功率pv 在忽略基极回路电流的情况下,电源vcc提供的电流 pv=平均电流×电源电压

工作原理

在理想情况下(即饱和管压降忽略不计的情况下) ocl电路中晶体管的选择在功率放大电路中,应根据晶体管所承受的最大管压降、集电极最大电流和最大功率耗来选择晶体管。

集电极最大电流晶体管的发射极电流等于负载电流,负载电阻上的最大电压为vcc-uces1,故集电极电流的最大值 考虑留有一定的余量  三、集电极最大功耗 在功率放大电路中,电源提供的功率,除了转换成输出功率外,其余部分主要消耗在晶体管上,晶体管所损耗的功率pt=pv-po。


(图片来源于互联网)
