NPN型三极管与PNP型三极管开关电路原理分析

NPN型三极管开关电路原理分析

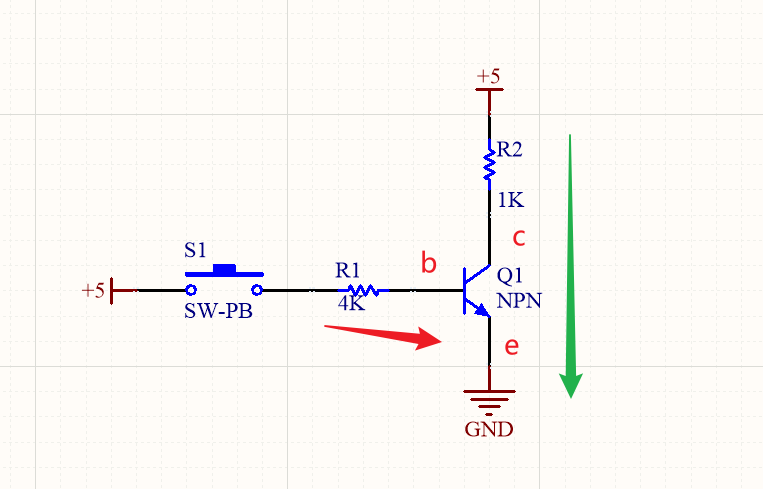

当S1闭合时,就会约有1mA电流流过be极,此时Vb点电压为0.6V左右,此时三极管会工作在饱和状态,ce极会完全打开,导通。c极的电平会被拉到0V,负载R2两端压降为5V。

PNP型三极管开关电路原理分析

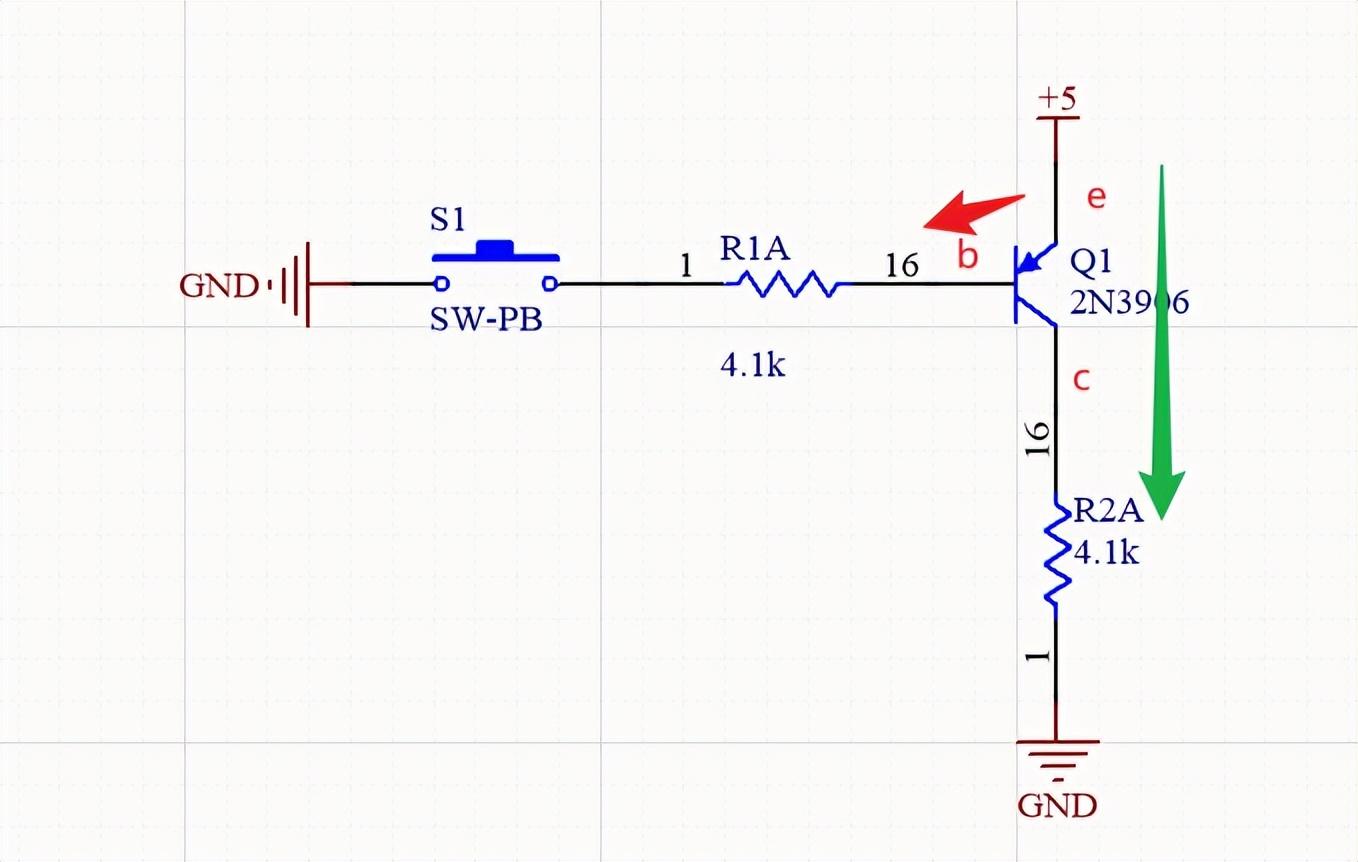

此图为PNP型三极管开关电路,按下S1,约1mA左右电路由e流向b,经R1A这个电阻流向GND,三极管被完全打开,也就是饱和状态,e极到c极完全导通,c点的电压为5V左右。
