NPN、PNP型三极管的工作原理介绍

返回列表来源:壹芯微 发布日期 2021-03-05 浏览:-

NPN、PNP型三极管的工作原理介绍

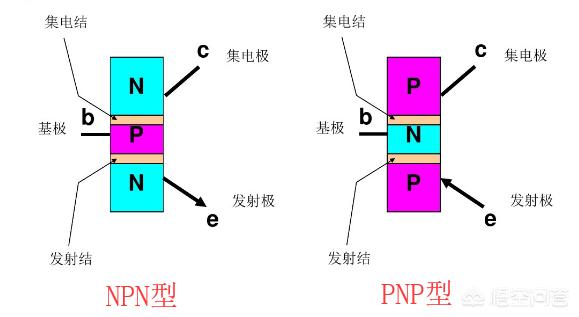

NPN型三极管和PNP型三极管这是按三极管按结构分类的,NPN型是两块N型半导体以及一块P型半导体组成,如下图左图;而PNP型三极管一块N型半导体以及两块P型半导组成,如下图右图。作为电流放大器件,它有三个电极,分别是集电极C,基极B,发射极E。

三极管的工作原理

NPN型三极管的工作原理

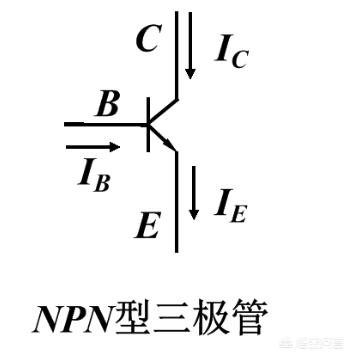

如下图所示,定义:从基极B流至发射极E的电流叫做基极电流IB,从集电极C流至发射极E的电流叫做集电极电流 Ic。注意的是:这两个电流的方向都是流出发射极的。以硅管为例,基极B电流在输入电压 大到一定值产生,基极电流的变化,会引起集电极电流很大的变化,同时变化满足一定的比例关系:Ic=βIB,β叫做三极管的放大倍数,这就是三极管的放大作用,这时候是发射极正偏、集电极反偏,此时处于线性区,但是随着电流的增大,增大到无法再大的程度时候就会进入饱和区,除了放大区和饱和区其实还有一个区,那就是截止区,这是三极管没有导通时候的状态。

三极管的工作原理

PNP型三极管的工作原理

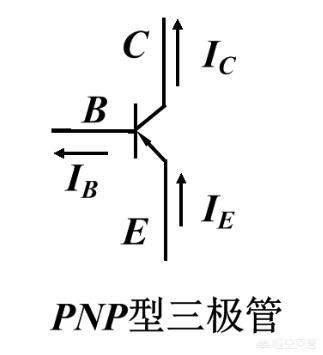

PNP型三极管的工作原理与NPN型工作原理其实差不多,只不过导通时候发射极E极电流流向基极B

三极管的工作原理

三极管应用

由于具有电流放大作用,因此经常用于信号放大,例如数码屏驱动 、MOS管驱动,还有开关作用,例如负载通断、多谐振荡、电平转换等

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
