逆导晶闸管RCT知识了解

逆导晶闸管RCT亦称反向导通晶闸管。其特点是在晶闸管的阳极与阴极之间反向并联一只二极管，使阳极与阴极的发射结均呈短路状态。由于这种特殊电路结构，使之具有耐高压、耐高温、关断时间短、通态电压低等优良性能。例如，逆导晶闸管的关断时间仅几微秒，工作频率达几十千赫，优于快速晶闸管（FSCR）。该器件适用于开关电源、UPS不间断电源中，一只RCT即可代替晶闸管和续流二极管各一只，不仅使用方便，而且能简化电路设计。

逆导晶闸管的伏安特性具有不对称性，正向特性与普通晶闸管SCR相同，而反向特性与硅整流管的正向特性相同（仅坐标位置不同）。

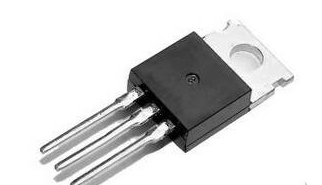

逆导晶闸管的典型产品有S3900MF。它采用TO-220封装，三个引出端分别是门极G、阳极A、阴极K。S3900MF的主要参数如下：

断态重复峰值电压VDRM：＞750V

通态平均电流IT（AV）：5A

最大通态电压VT：3V（IT=30A）

最大反向导通电压VTR：＜0.8V

最大门极触发电压VGT:4V

最大门极触发电流IGT:40mA

关断时间toff:2.4μs

通态电压临界上升率du/dt:120V/μs

通态浪涌电流ITSM:80A

利用万用表和兆欧表可以检查逆导晶闸管的好坏。测试内容主要分三项：

1．检查逆导性

选择万用表R×1档，黑表笔接K极，红表笔接A极（参见图3(a)），电阻值应为5～10Ω。若阻值为零，证明内部二极管短路；电阻为无穷大，说明二极管开路。

2．测量正向直流转折电压V（BO）

接好电路，再按额定转速摇兆欧表，使RCT正向击穿，由直流电压表上读出V（BO）值。

3．检查触发能力

实例：使用500型万用表和ZC25-3型兆欧表测量一只S3900MF型逆导晶闸管。依次选择R×1k、R×100、R×10和R×1档测量A-K极间反向电阻，同时用读取电压法求出出内部二极管的反向导通电压VTR（实际是二极管正向电压VF）。再用兆欧表和万用表500VDC档测得V（BO）值。由此证明被测RCT质量良好。

注意事项：

（1）S3900MF的VTR＜0.8V，宜选R×1档测量。

（2）若再用读取电流法求出ITR值，还可以绘制反向伏安特性。

①一般小功率晶闸管不需加散热片，但应远离发热元件，如大功率电阻、大功率三极管以及电源变压器等。对于大功率晶闸管，必须按手册申的要求加装散热装置及冷却条件，以保证管子工作时的温度不超过结温。 来源:输配电设备网

②晶闸管在使用中发生超越和短路现象时，会引发过电流将管子烧毁。对于过电流，一般可在交流电源中加装快速保险丝加以保护。快速保险丝的熔断时间极短，一般保险丝的额定电流用晶闸管额定平均电流的1.5倍来选择。

③交流电源在接通与断开时，有可能在晶闸管的导通或阻断对出现过压现象，将管子击穿。对于过电压，可采用并联RC吸收电路的方法。因为电容两端的电压不能突变，所以只要在晶闸管的阴极及阳极间并取RC电路，就可以削弱电源瞬间出现的过电压，起到保护晶闸管的作用。当然也可以采用压敏电阻过压保护元件进行过压保护。
