逆变电路的逆向过程与基本形式介绍

逆变电路（Inverter Circuit）是与整流电路（Rectifier）相对应，把直流电变成交流电称为逆变。逆变电路可用于构成各种交流电源，在工业中得到广泛应用。接下来，详细说下逆变电路是什么电路的逆向过程 逆变电路有哪几种基本形式

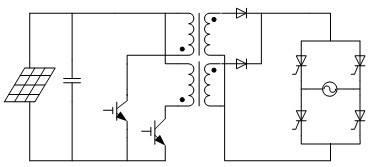

1.逆变电路是什么电路的逆向过程

逆变电路是与整流电路（Rectifier）相对应，把直流电变成交流电称为逆变。当交流侧接在电网上，即交流侧接有电源时，称为有源逆变；当交流侧直接和负载链接时，称为无源逆变。

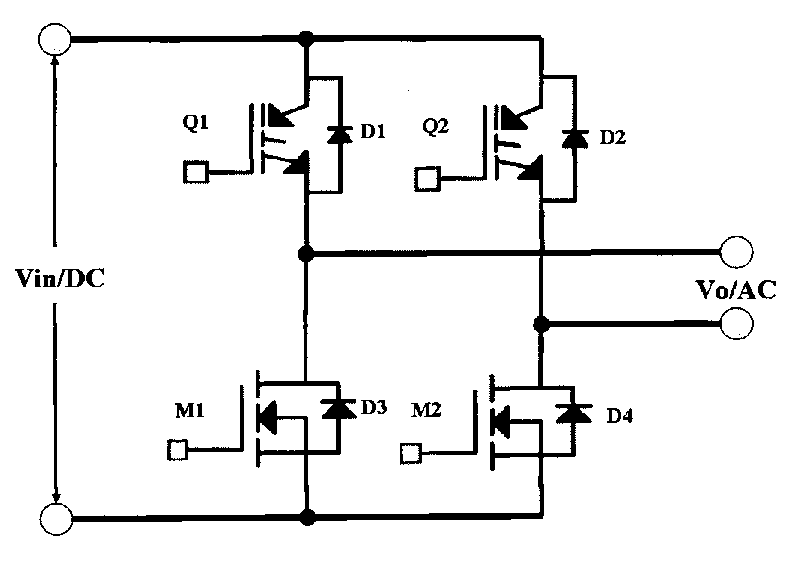

2.逆变电路有哪几种基本形式

能够将直流电转换为交流电的电路称为逆变电路,逆变电路也简称为逆变器。按逆变电路输出交流电压的相数不同,可分为单相逆变器、三相逆变器和多相逆变器。

按输出电能的去向分

逆变电路可分为有源逆变电路和无源逆变电路。当交流侧和电网连接时，这种逆变电路称为有源逆变电路。有源逆变电路常用于直流可逆调速系统、交流绕线转子异步电动机串级调速以及高压直流输电等方面。无源逆变电路输出的电能直接输向负载，也就是交流电路的交流侧不与电网连接而直接接到负载，即把直流电逆变为某一频率或可调频的交流电供给负载。

按直流电源性质分

逆变电路可分为由电压型直流电源供电的电压型逆变电路和由电流型直流电源供电的电流型逆变电路。

按主电路的器件分

逆变电路可分为由具有自关断能力的全控型器件组成的全控型逆变电路和由无关断能力的半控型器件（如普通晶闸管）组成的半控型逆变电路。半控型逆变电路必须利用换流电压来关断退出导通的功率器件。对于容性负载，换流电压可取自逆变负载端，称为负载换流式逆变电路；而对于非容性负载，换流电压必须由专门换流电路产生，称为自换流式逆变电路。

按电流波形分

逆变电路可分为正弦逆变电路和非正弦逆变电路。正弦逆变电路开关器件中的电流为正弦波，开关损耗较小，宜工作于较高频率；非正弦逆变电路的开关器件电流为非正弦波，因其开关损耗较大，故工作频率较正弦逆变电路低。

另外，按输出相数分，逆变电路可分为单相逆变电路和多相逆变电路。
