MOS管应用电路以及经典电路分析

MOS管应用电路

MOS管最显著的特性是开关特性好，所以被广泛应用在需要电子开关的电路中，常见的如开关电源和马达驱动，也有照明调光。现在的MOS驱动，有几个特别的需求。

1，MOS管应用电路：低压应用

当使用5V电源，这时候如果使用传统的图腾柱结构，由于三极管的be有0.7V左右的压降，导致实际最终加在gate上的电压只有4.3V。这时候，我们选用标称gate电压4.5V的MOS管就存在一定的风险。同样的问题也发生在使用3V或者其他低压电源的场合。

2，MOS管应用电路：宽电压应用

输入电压并不是一个固定值，它会随着时间或者其他因素而变动。这个变动导致PWM电路提供给MOS管的驱动电压是不稳定的。为了让MOS管在高gate电压下安全，很多MOS管内置了稳压管强行限制gate电压的幅值。在这种情况下，当提供的驱动电压超过稳压管的电压，就会引起较大的静态功耗。同时，如果简单的用电阻分压的原理降低gate电压，就会出现输入电压比较高的时候，MOS管工作良好，而输入电压降低的时候gate电压不足，引起导通不够彻底，从而增加功耗。

3，双电压应用

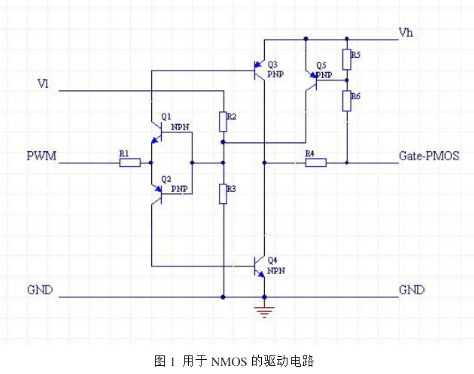

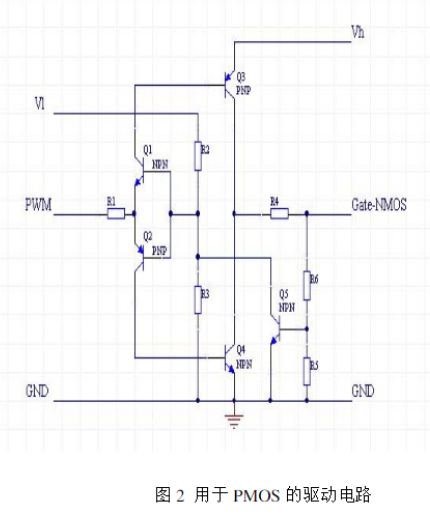

在一些控制电路中，逻辑部分使用典型的5V或者3.3V数字电压，而功率部分使用12V甚至更高的电压。两个电压采用共地方式连接。这就提出一个要求，需要使用一个电路，让低压侧能够有效的控制高压侧的MOS管，同时高压侧的MOS管也同样会面对1和2中提到的问题。在这三种情况下，图腾柱结构无法满足输出要求，而很多现成的MOS驱动IC，似乎也没有包含gate电压限制的结构。有一个相对通用的电路满足这三种需求。

mos管电路经典分析

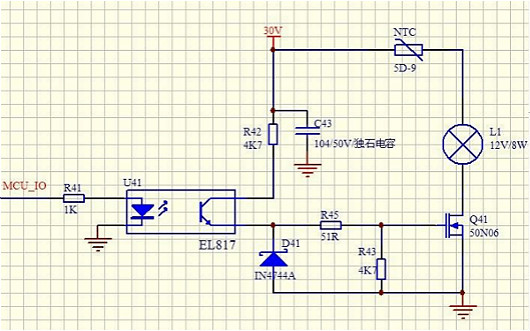

问题：此电路为什么会烧坏Mos管？

此电路是一个非常经典的小电流MOS管驱动电路，但LZ将之移到大电流应用上，水土不服，出了点小问题。

1.烧MOS管不是由于Q41没有饱和所致，而是由于驱动电流不足，驱动大功率MOS管时（由于其栅极电容的存在），无法快速对其栅极电容充电，引起栅极电压上升缓慢，切换功耗大大增大，引起烧MOS管。

2.D41不能省，一般MOS管的栅极极限电压为15-16V,此稳压管起保护MOS管作用，防止过高电压（本电路去掉R42时可高达+30V?!）对MOS管的栅极冲击引起击穿损坏。

3.R42不能省，起到限制光耦最大输出电流，及对IN4744A的限流作用。由于光耦的最大输出电流一般较小，过份减小R42加大光耦输出电流，易引起光耦加速老化及损坏，因此，比较好的方法是在光耦输出端用NPN三极管加一级射极跟随器,放大输出驱动电流。另外，可在R45上并联一只几十至百皮皮法的小电容，起加速MOS管的饱和。

4.R43不能大幅增加，一般加大到10K为上限，其原因在于，当MOS管关断时，储存一定驱动电压的栅极电容通过R43放电，最终将MOS管关断，如R43太大，MOS管关断时间增加，关断速度减慢，引起关断时的切换功耗大大增大，引起烧MOS管。当然，最好的方法是在栅极加负压，加速MOS管关断，但这样成本会高些。
