MOS管选型 30v

解析如何选型MOS管及30v mos管有哪些参数

首先先了解下如何选型MOS管：选择到一款正确的MOS管，可以很好地控制生产制造成本，最为重要的是，为产品匹配了一款最恰当的元器件，这在产品未来的使用过程中，将会充分发挥其“螺丝钉”的作用，确保设备得到最高效、最稳定、最持久的应用效果。

选型及替代必须要知道前六个点：

第一点：要确定N、P沟道选择

第二点：要确定电压

第三点：要确定电流

第四点：确定热要求

第五点：要确定开关性能

第六点：要确定封装

第七点：选型MOS管

（一）首先是确定N、P沟道的选择

MOS管有两种结构形式，即N沟道型和P沟道型，结构不一样，使用的电压极性也会不一样，因此，在确定选择哪种产品前，首先需要确定采用N沟道还是P沟道MOS管。

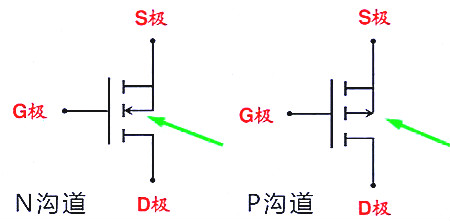

MOS管的两种结构：N沟道型和P沟道型

在典型的功率应用中，当一个MOS管接地，而负载连接到干线电压上时，该MOS管就构成了低压侧开关。在低压侧开关中，应采用N沟道MOS管，这是出于对关闭或导通器件所需电压的考虑。

当MOS管连接到总线及负载接地时，就要用高压侧开关。通常会在这个拓扑中采用P沟道MOS管，这也是出于对电压驱动的考虑。

要选择适合应用的器件，必须确定驱动器件所需的电压，以及在设计中最简易执行的方法。

（二）是确定电压

额定电压越大，器件的成本就越高。从成本角度考虑，还需要确定所需的额定电压，即器件所能承受的最大电压。根据实践经验，额定电压应当大于干线电压或总线电压，一般会留出1.2~1.5倍的电压余量，这样才能提供足够的保护，使MOS管不会失效。

就选择MOS管而言，必须确定漏极至源极间可能承受的最大电压，即最大VDS。由于MOS管所能承受的最大电压会随温度变化而变化，设计人员必须在整个工作温度范围内测试电压的变化范围。额定电压必须有足够的余量覆盖这个变化范围，确保电路不会失效。

此外，设计工程师还需要考虑其他安全因素：如由开关电子设备(常见有电机或变压器)诱发的电压瞬变。另外，不同应用的额定电压也有所不同；通常便携式设备选用20V的MOS管，FPGA电源为20～30V的MOS管，85～220V AC应用时MOS管VDS为450～600V。

（三）确定电流

确定完电压后，接下来要确定的就是MOS管的电流。需根据电路结构来决定，MOS管的额定电流应是负载在所有情况下都能够承受的最大电流；与电压的情况相似，MOS管的额定电流必须能满足系统产生尖峰电流时的需求。

电流的确定需从两个方面着手：连续模式和脉冲尖峰。在连续导通模式下，MOS管处于稳态，此时电流连续通过器件。脉冲尖峰是指有大量电涌(或尖峰电流)流过器件。一旦确定了这些条件下的最大电流，只需直接选择能承受这个最大电流的器件便可。

选好额定电流后，还必须计算导通损耗。在实际情况下，MOS管并不是理想的器件，因为在导电过程中会有电能损耗，也就是导通损耗。MOS管在“导通”时就像一个可变电阻，由器件的导通电阻RDS(ON)所确定，并随温度而显著变化。

器件的功率损耗PTRON=Iload2×RDS(ON)计算（Iload：最大直流输出电流），由于导通电阻会随温度变化，因此功率耗损也会随之按比例变化。对MOS管施加的电压VGS越高，RDS(ON)就会越小；反之RDS(ON)就会越高。

对系统设计人员来说，这就需要折中权衡。

对便携式设计来说，采用较低的电压即可(较为普遍)；而对于工业设计来说，可采用较高的电压。需要注意的是，RDS(ON)电阻会随着电流轻微上升。

技术对器件的特性有着重大影响，因为有些技术在提高最大VDS（漏源额定电压）时往往会使RDS(ON)增大。对于这样的技术，如果打算降低VDS和RDS(ON)，那么就得增加晶片尺寸，从而增加与之配套的封装尺寸及相关的开发成本。业界现有好几种试图控制晶片尺寸增加的技术，其中最主要的是沟道和电荷平衡技术。

在沟道技术中，晶片中嵌入了一个深沟，通常是为低电压预留的，用于降低导通电阻RDS(ON)。为了减少最大VDS对RDS(ON)的影响，开发过程中采用了外延生长柱/蚀刻柱工艺。例如，飞兆半导体开发的SupeRFET技术，针对RDS(ON)的降低而增加了额外的制造步骤。

这种对RDS(ON)的关注十分重要，因为当标准MOSFET的击穿电压升高时，RDS(ON)会随之呈指数级增加，并且导致晶片尺寸增大。SuperFET工艺将RDS(ON)与晶片尺寸间的指数关系变成了线性关系。

这样，SuperFET器件便可在小晶片尺寸，甚至在击穿电压达到600V的情况下，实现理想的低RDS(ON)。结果是晶片尺寸可减小达35%。而对于最终用户来说，这意味着封装尺寸的大幅减小。

SuperFET III MOSFET系列参数

（四）确定热要求

在确定电流之后，就要计算系统的散热要求。设计人员必须考虑两种不同的情况：最坏情况和真实情况。建议采用针对最坏情况的计算结果，因为这个结果提供更大的安全余量，能确保系统不会失效。在MOS管的资料表上还有一些需要注意的测量数据，比如封装器件的半导体结与环境之间的热阻，以及最大的结温。

器件的结温等于最大环境温度加上热阻与功率耗散的乘积，即结温=最大环境温度+（热阻×功率耗散）。根据这个方程可解出系统的最大功率耗散=I2×RDS(ON)。

由于设计人员已确定将要通过器件的最大电流，因此可以计算出不同温度下的RDS(ON)。值得注意的是，在处理简单热模型时，设计人员还必须考虑半导体结/器件外壳及外壳/环境的热容量；即要求印刷电路板和封装不会立即升温。

雪崩击穿（指半导体器件上的反向电压超过最大值，并形成强电场使器件内电流增加）形成的电流将耗散功率，使器件温度升高，而且有可能损坏器件。半导体公司都会对器件进行雪崩测试，计算其雪崩电压，或对器件的稳健性进行测试。

计算额定雪崩电压有两种方法；一是统计法，另一是热计算。而热计算因为较为实用而得到广泛采用。除计算外，技术对雪崩效应也有很大影响。例如，晶片尺寸的增加会提高抗雪崩能力，最终提高器件的稳健性。对最终用户而言，这意味着要在系统中采用更大的封装件。

（五）确定开关性能

选择MOS管的最后一步是确定其开关性能。影响开关性能的参数有很多，但最重要的是栅极/漏极、栅极/源极及漏极/源极电容。因为在每次开关时都要对这些电容充电，会在器件中产生开关损耗；MOS管的开关速度也因此被降低，器件效率随之下降；其中，栅极电荷(Qgd)对开关性能的影响最大。

为计算开关过程中器件的总损耗，设计人员必须计算开通过程中的损耗(Eon)和关闭过程中的损耗(Eoff)，进而推导出MOS管开关总功率：Psw=(Eon+Eoff)×开关频率。

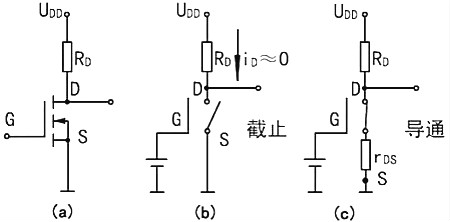

增强型NMOS管构成的开关电路

（六）封装

不同的封装尺寸MOS管具有不同的热阻和耗散功率，需要考虑系统的散热条件和环境温度（如是否有风冷、散热器的形状和大小限制、环境是否封闭等因素），基本原则就是在保证功率MOS管的温升和系统效率的前提下，选取参数和封装更通用的功率MOS管。

（七）MOS管选型 30v

30N03B   TO-251、252 封装、电压30V、内阻0.018、电流30A

9103A    TO-252 封装、电压30V、内阻0.015、电流40A

50N03A   TO-252封装、电压30V、内阻0.009、电流50A

3703A    DFN3*3、5*6封装、电压30V、内阻0.009、电流50A

3403A    TO-252封装、电压30V、内阻0.0055、电流85A

100N03A  TO-252、220、263、电压30V、内阻0.0033、电流90A

3303A    DFN3*3、5*6封装、电压30V、内阻0.0031、电流90A

3203B    TO-252封装、电压30V、内阻0.0031、电流100A

3103A    DFN3*3、TO-220封装、电压30V、内阻0.0026、电压110A

2803A    TO-220、263封装、电压30V、内阻0.003、电压150A

2803B    TO-220、263封装、电压30V、内阻0.0028、电压150A
