在电子电路设计当中，很多情况下都要考虑 EMC 的问题。在设计中使用 MOS 管时，在添加散热片时可能会出现一种比较纠结的情况。当 MOS 管的 EMC 通过时，散热片需要接地，而在散热片不接地的情况下，EMC 是无法通过的。那么为何会出现这种现象呢？

简单来说，针对传导可以将一些开关辐射通过散热器传导到大地回路，减弱了走传输线，让流通的路径更多了。针对辐射，没接地的散热器不仅没好处，反而是辐射发射源，对 EMC 坏处更大，同时接地了，能起到一定的屏蔽效果，所以布板时，将大电解电容用来做屏蔽用，将 IC 放在大电解电容下面防止干扰都是这个道理。

共模干扰

骚扰通过 MOS 管与散热片寄生电容、LISN、以及 L、N 线返回到源。如果 MOS 管接地的话，在骚扰电压一定的情况下，阻抗很低，骚扰电流很大，导致 CE 测试失效。

开关管由导通切换为关断状态时，脉冲变压器分布电感储存的能量，将与 C1 产生振荡，导致开关管 C、E 之间的电压迅速上升达 500V 左右，形成浪涌电压。并产生按开关频率工作的脉冲串电流，经集电极和散热器之间的分布电容 Ci 及变压器初，次级之间的分布电容 Cd 返回 AC 线形成共模骚扰电流。

开关管由关断切换为导通状态时，C1 通过开关管放电形成浪涌电流产生差模骚扰。

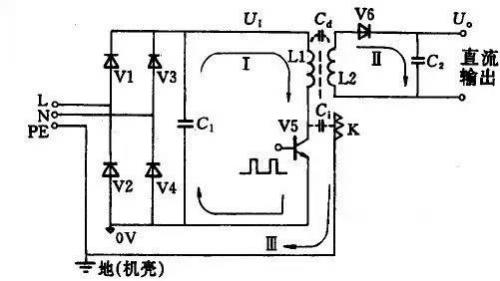

图 1

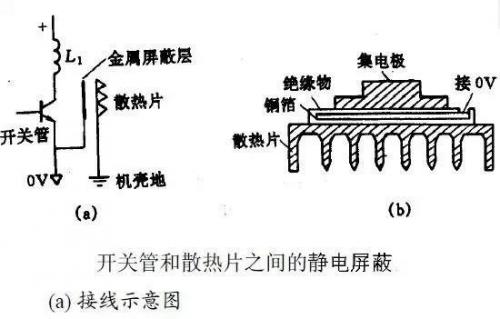

如图 1 所示，减少开关管集电极和散热片之间的耦合电容 Ci。可以选用低介电常数的材料作绝缘垫，加厚垫片的厚度。也可以用静电屏蔽的方法。例如，在集电极和散热片之间垫上一层夹心绝缘物，即绝缘物中间夹一层铜箔，作为静电屏蔽层，并接在输入直流 OV 地上，散热片仍接机壳地，这层静电屏蔽层将大大减小集电极和散热片之间的电场耦合。

图 2

如图 2 所示，即将共模干扰转化为差模，回流的源中，不通过 LISN。

本篇文章分析了 MOS 管散热片接地与不接地对 EMC 的影响，有助于对电路中 EMC 抑制的理解。
