电源电路必须要有开关，那么什么样的开关会比较好呢？经常用的有三极管，MOS管等，各种开关，其中MOS管它的导通内阻很低，再加上开和关速度极快，广受欢迎，被用在各种开关电源电路上。

MOS管被用作开关电路好处这么多，那怎么样能用好它呢？也是有学问的，其中它的驱动电路设计就是最后关键的一步，下面旺哥给大家介绍几个工作中常用的MOS管驱动电路，希望大家喜欢。

推挽驱动电路

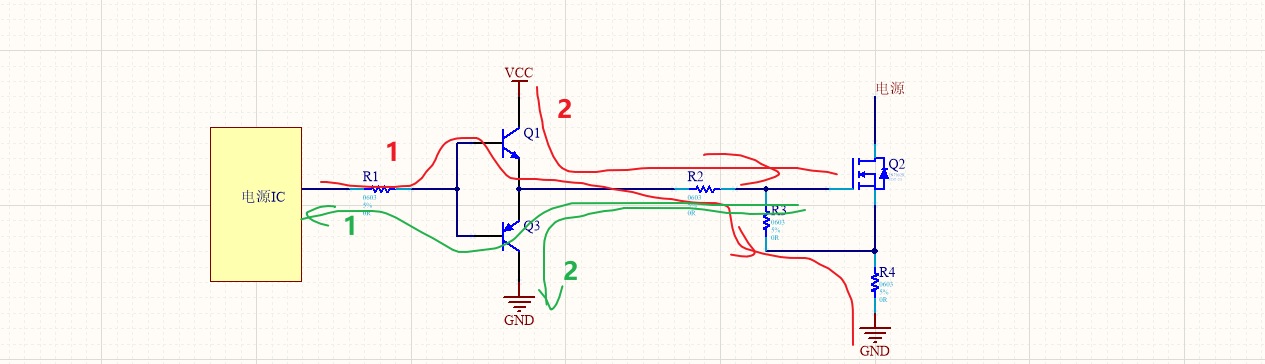

此图为一个推挽驱动MOS管电路，它最大的优势就是提高驱动能力，毕竟芯片驱动能力有限。下面具体分析电路原理。当我们想要打开MOS管时，芯片IO口输出一个高电平，如图中红色1号箭头，电流经过R1,Q1,R2,R3,R4驱动打开三极管Q1,紧接着红色2号箭头，第二步VCC高驱动能力经过Q1,R2驱动打开MOS管。当我们想要关闭MOS管时，如图中绿色色箭头标注，大家可以自行仿照打开MOS的步骤分析一遍加深理解。

I/O口驱动

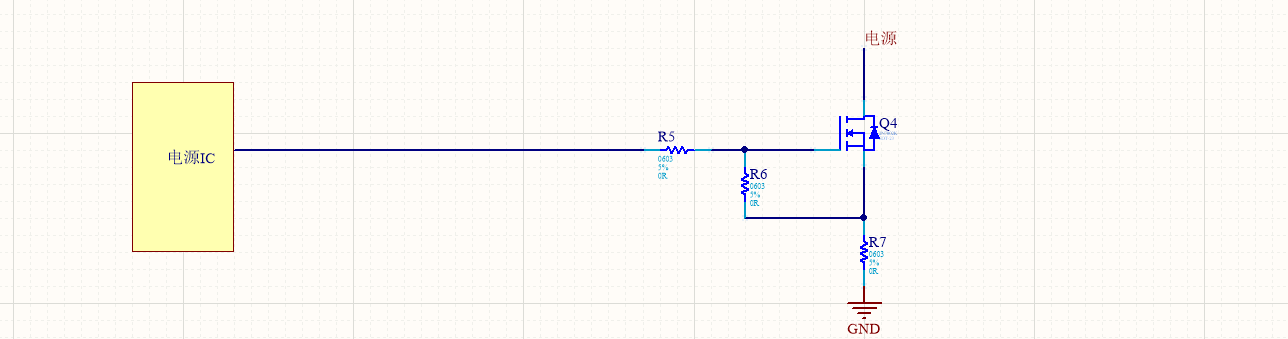

此电路是MOS管驱动电路里面最简单的一个，可以应用在对开关时间要求不高的电路中，比如小玩具之类的产品中，它是芯片IO口直接驱动MOS开与关。如果想节省成本，而且产品要求不高，那么可以选择此电路。有个很重要的点需要考虑，那就是一定要查好芯片IO口驱动能力与MOS管寄生电容之间的关系，如果驱动能力太小，而且寄生电容又很大，那么将直接影响MOS管的开关效果。

快速关断驱动

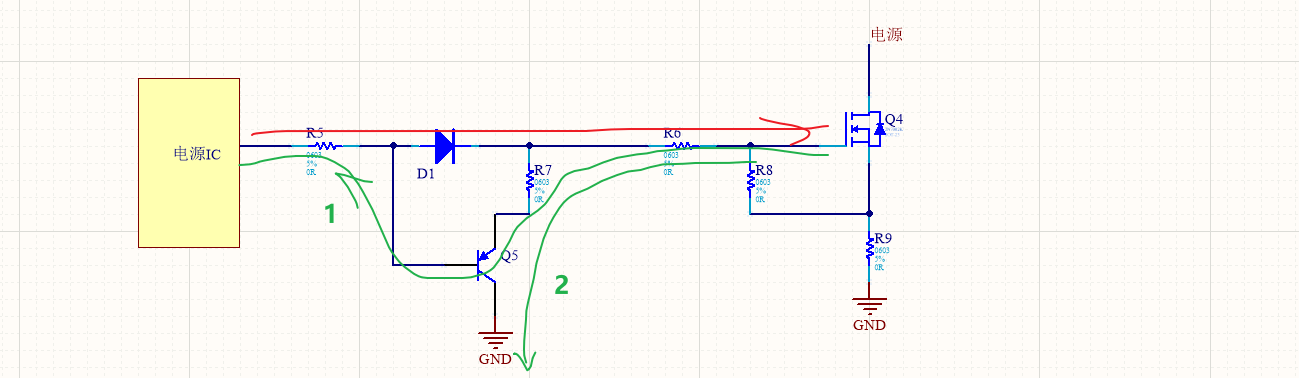

此电路图最大的一个优势就是关断时间极快，让MOS管栅源之间电容电压快速泄放，快速关断MOS,最大努力去保护电路。下面具体分析电路动作原理，当我们需要打开MOS管时，电源IC的IO口输出一个高电平，驱动打开MOS管，即可给负载进行供电。当遇到特殊情况检测到短路或者其他情况需要快速关断MOS时，电源IC的IO口输出一个低电平，此时图中绿色 1号电流回路，三极管Q5会被打开，MOS管栅源之间的电压会通过绿色2号回路，迅速释放以关断MOS。还有一个好处就是MOS管栅源之间的电压，泄放回路不需要经过电源IC,极大的提高了电路的可靠性。
