MOS管高端驱动电路及调压电路介绍

返回列表来源:壹芯微 发布日期 2023-03-19 浏览:-

MOS管高端驱动电路及调压电路介绍

MOS驱动,有几个特别的需求

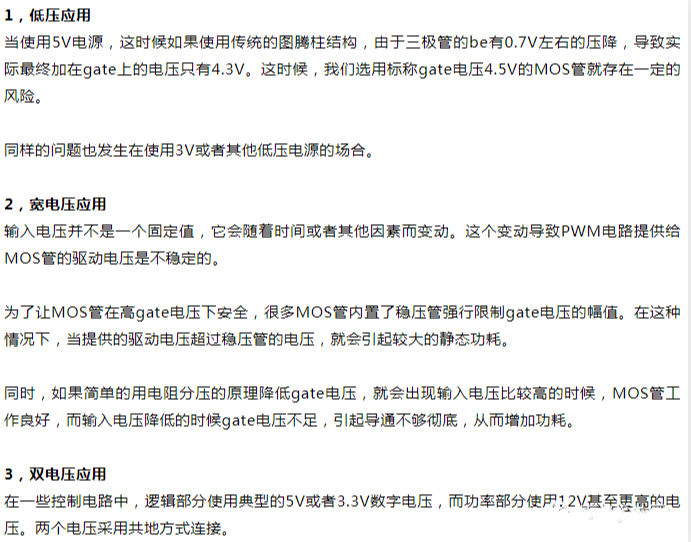

这就提出一个要求,需要使用一个电路,让低压侧能够有效的控制高压侧的MOS管,同时高压侧的MOS管也同样会面对1和2中提到的问题。

在这三种情况下,图腾柱结构无法满足输出要求,而很多现成的MOS驱动IC,似乎也没有包含gate电压限制的结构。

于是有了一个相对通用的电路来满足这三种需求。

电路图如下:

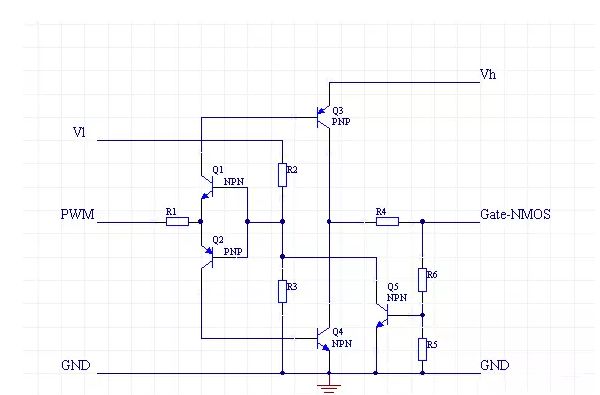

图1 用于NMOS的驱动电路

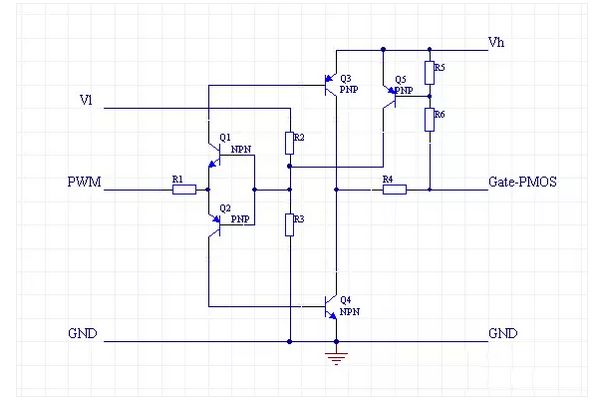

图2 用于PMOS的驱动电路

这里我只针对NMOS驱动电路做一个简单分析:

Vl和Vh分别是低端和高端的电源,两个电压可以是相同的,但是Vl不应该超过Vh。

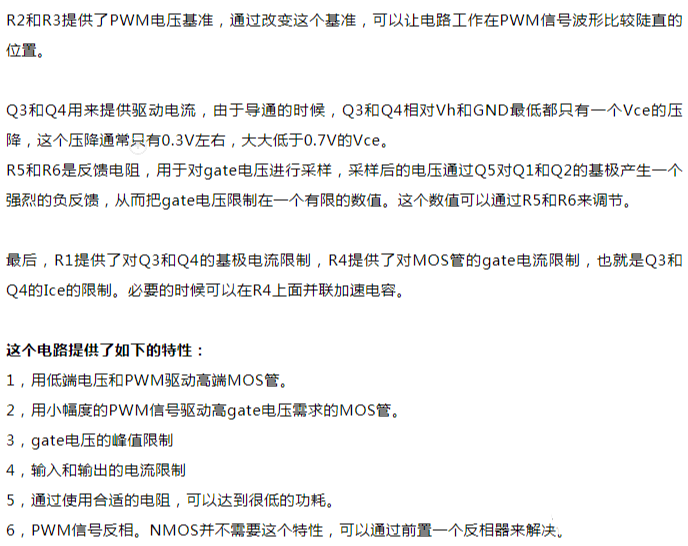

Q1和Q2组成了一个反置的图腾柱,用来实现隔离,同时确保两只驱动管Q3和Q4不会同时导通。
