MOS场效应管一共几种类型

MOS场效应管，即金属氧化物半导体场效应管，有以下几种常见的类型：

1. N沟道MOSFET（N-Channel MOSFET）：这是一种以N型沟道为特征的MOSFET。在这种器件中，沟道区域由N型材料构成，通过正向偏置来控制电流。

2. P沟道MOSFET（P-Channel MOSFET）：这是一种以P型沟道为特征的MOSFET。在这种器件中，沟道区域由P型材料构成，通过负向偏置来控制电流。

3. 增强型MOSFET（Enhancement-Mode MOSFET）：增强型MOSFET需要在门极施加一个正向电压才能导通。在未施加正向电压时，它是一个高阻态。

4. 耗尽型MOSFET（Depletion-Mode MOSFET）：耗尽型MOSFET在未施加电压时处于导通状态，需要在门极施加一个负向电压才能截止。

5. 双增强型MOSFET（Dual Enhancement-Mode MOSFET）：这是一种具有两个增强型MOSFET的结构，常常用来构成模拟电路的互补对。

除了上述几种常见类型的MOSFET外，还存在其他一些特殊类型的MOSFET，如MOS管阵列、MOSFET放大器芯片等。不同类型的MOSFET在特性、应用和工作原理上有所区别，具体选择应根据具体的应用要求进行。

MOSFET的漏极导通特性是什么？

MOSFET的漏极导通特性是指在特定的电压和电流条件下，MOSFET允许电流从漏极流过的性质。

MOSFET的漏极导通特性如图1所示，其工作特性有MOS管三个工作区：截止区、线性区和？完全导通区。 其中，线性区也称恒流区、饱和区、放大区;完全导通区也称可变电阻区。 通常MOSFET工作于开关状态，在截止区和完全导通区之间高频切换，由于在切换过程中要经过线性区，因此产生开关损耗。

对于增强型MOSFET（Enhancement-Mode MOSFET），在没有施加足够的正向电压（称为阈值电压）到栅极上时，它处于截止状态，漏极电流极小。只有当栅极施加了大于阈值电压的正向电压时，才会形成一个导电通道，允许电流从漏极到源极流过。因此，增强型MOSFET的漏极导通特性是需要外部输入适当的信号以打开导电通道的。

对于耗尽型MOSFET（Depletion-Mode MOSFET），在没有施加负向电压到栅极上时，它处于导通状态，漏极电流存在。当栅极施加负向电压时，负向电压会排斥导电通道中的载流子，使得通道变窄或关闭，减小或截止漏极电流。

不同类型的MOSFET具有不同的工作特性和开启条件，因此在设计电路时需要根据具体型号和应用要求选择合适的MOSFET类型，以确保所需的漏极导通特性得到满足。

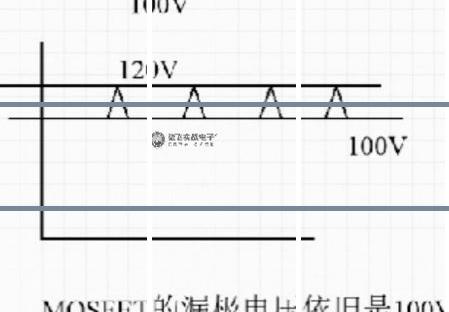

功率MOSFET工作在线性区时，器件承受高的电压和耗尽层高压偏置会产生什么影响？

功率MOSFET工作在线性区时，器件承受高的电压，耗尽层高压偏置导致有效的体电荷减小;工作电压越高，内部的电场越高，电离加强产生更多电子-空穴对，形成较大的空穴电流。 特别是如果工艺不一致，局部区域达到临界电场，会产生非常强的电离和更大的空穴电流，增加寄生三极管导通的风险。
