MOSFET放大电路类型的区分介绍

如何一眼区分MOSFET三种放大电路类型

MOSFET有三个极，栅极、源级和漏极，由MOSFET构成的放大电路通常有三种，共源级放大电路，共栅极放大电路和共漏极放大电路。其中，共源级放大电路用的最多，通常90%一上都是共源级放大电路，但是在有些场景共栅极和共漏极放大电路有更好的效果。那如何来区分三种电路形式呢？

因为放大器有输入和输出两个端口，会占用MOSFET其中两个极，剩下那个极接地或电源，作为参考电极。

①共源级放大电路是源级作为参考电极，栅极和漏极作为输入输出；

②共栅极放大电路是栅极作为参考电源，源级和漏极作为输入输出；

③共漏极放大电路（也称源级跟随器）是漏极作为参考电极，栅极和源级作为输入输出。

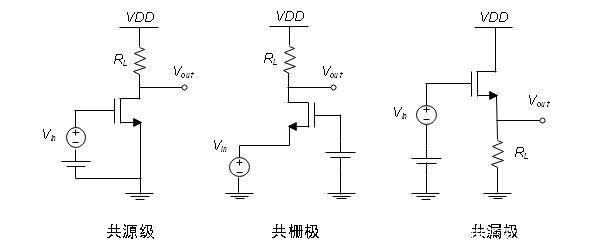

OK，上面这个要领记住了，拿到原理图一眼就能区分是哪种放大电路，来看下面图：
