MOSFET的夹断效应介绍

返回列表来源:壹芯微 发布日期 2023-04-18 浏览:-

MOSFET的夹断效应介绍

MOSFET-Lec2,我们重点讲了两件事:

1、分析了自由电荷在沟道中的分布和行为,对后面理解其电路行为至关重要。

2、根据沟道中电荷的分布特点得出了I_D随V_GS和V_DS的变化的公式,进而得到了伏安特性曲线。

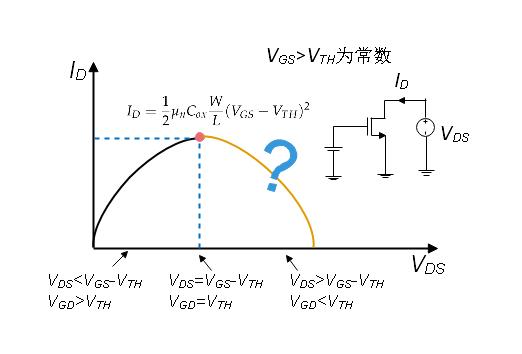

Fig. 1

这个公式有没有限制条件呢? 是不论V_GS和V_DS取任何值的时候都成立吗? OK,请往下看

全文内容:

夹断效应 pinch-off

重新修正我们的公式和V-I曲线

1、夹断效应 pinch-off

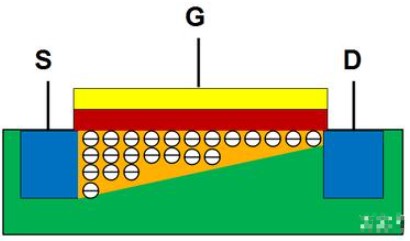

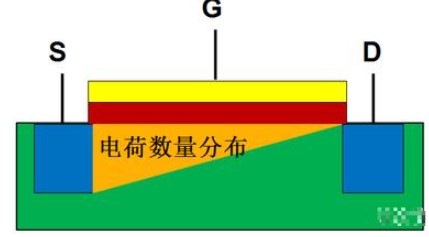

如下图Fig. 2,通过前两期的分析我们知道当漏极(D)电压高于源级(S)电压时,沟道中的电流分布式不一样的。

Fig. 2

我们分三种情况讨论这个事,前提是V_GS>V_TH,因为只有满足这个条件时,沟道中才能有足够多的自由电荷,才能形成电流,否则沟道相当于关闭状态。

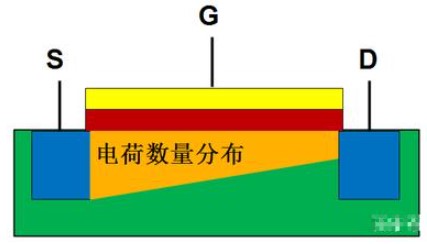

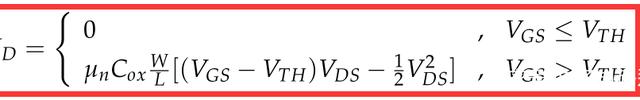

① V_GD>V_TH,此时沟道中的电荷分布为Fig. 3,此时沟道中的电流可以用红色框框中的公式来表示,没有问题。

Fig. 3

② V_GD=V_TH,此时沟道中的电荷分布为Fig.4,靠近漏极的沟道中电荷数量为0,沟道末端的电压为V_D=V_G-V_TH,此时沟道中的电流也满足红色框框中的公式,而且I_D达到了公式中的最大值,即 Fig.1中的最高点。

Fig. 4

(3) V_GD

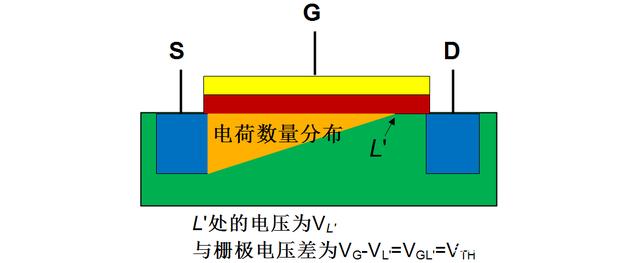

Fig. 5

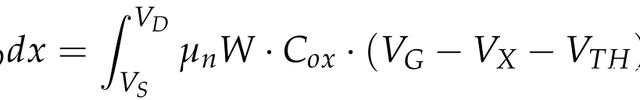

此时沟道的末端V_L'不等于V_D,沟道中的电流也就不满足红色框框中的公式,还记得Lec 2中公式推导中的那个积分吗? (不好意思,Lec 2中的积分公式写错了,更正如下)

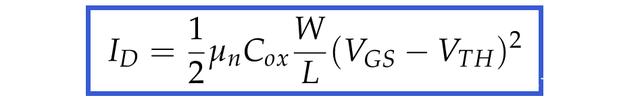

由于沟道长度略微减小到L'和之前的长度L比,变化量可以忽略,左边的积分上下限不变,但是右边积分的上限不再是V_D,而是V_L'=V_G-V_TH,带入积分公式得

从这个式子中可以看出,当V_GD 夹断效应 。

2、重新修正我们的公式和V-I曲线

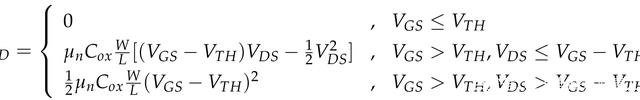

好,现在我们重新修正下公式,给出一个完整的公式:(因为通常用源级作为参考电压,所以不用V_GD这种表达,V_GD=V_GS-V_DS,所以夹断效应的条件就变成了 V_DS>V_GS-V_TH)

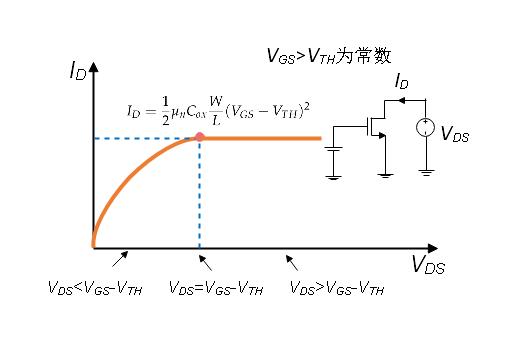

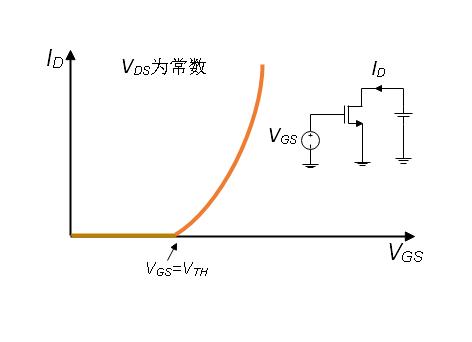

重新画出I_D随V_DS和V_GS的曲线为:



OK,MOSFET的结构和电学特性到此为止就介绍的差不多了。
