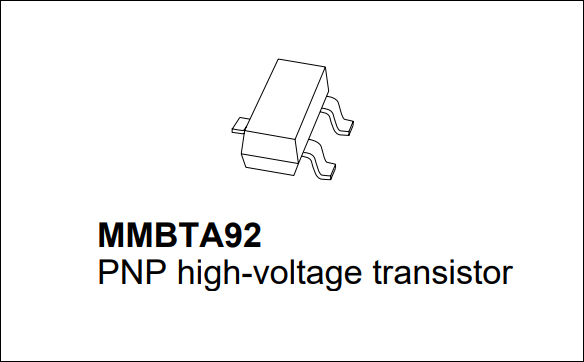

型号：MMBTA92(500mA,300V)

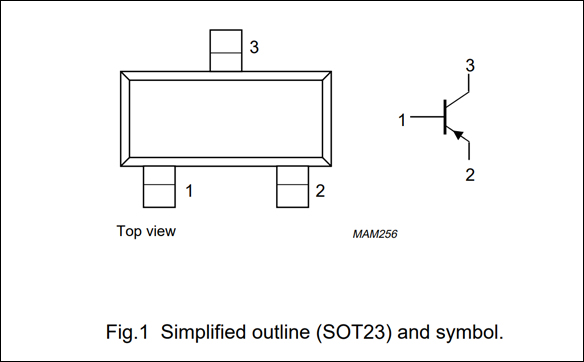

封装：SOT-89/TO-92

品牌：壹芯微|类型：晶体管TRANSISTORS

多种封装 尺寸不同 参数一致 免费样品 欢迎咨询

一、什么是达林顿晶体管

达林顿管就是两个三极管接在一起，极性只认前面的三极管。具体接法如下，以两个相同极性的三极管为例，前面三极管集电极跟后面三极管集电极相接，前面三极管发射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管发射极为达林顿管发射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。

二、达林顿晶体管工作原理

达林顿管原理如下：

达林顿管又称复合管。他将两个三极管串联，以组成一只等效的新的三极管。这只等效三极管的放大倍数是原二者之积，因此它的特点是放大倍数非常高。达林顿管的作用一般是在高灵敏的放大电路中放大非常微小的信号，如大功率开关电路。在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。

复合管组成原则如下：

在正确的外加电压下，每只晶体管均工作在放大区。

第1个元件的集电极电流或射极电流作第2个元件的基极电流，真实电流方向一致。

等效晶体管的类型是第一个原件的类型。

达林顿管就是两个三极管接在一起，极性只认前面的三极管。具体接法如下，以两个相同极性的三极管为例，前面三极管集电极跟后面三极管集电极相接，前面三极管发射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管发射极为达林顿管发射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。

达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP，PNP+NPN

前两种是同极性接法，后两种是异极性接法。NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E；异极性接法以NPN+PNP为例：设第一个三极管T1的三极分别为C1，B1，E1，后面一个三极管T2的三极分别为C2，B2，E2，那么达林顿管的接法应为：C1接B2，E1接C2，其等效三极管CBE的管脚对应关系为：C=E2,B=B1，E=E1(即C2）。（注意：等效三极管CBE的极性，与T1相同，为NPN型。）PNP+NPN的接法与此类同。

三、达林顿晶体管作用

达林顿晶体管作用如下：

1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器

利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏

LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD678)型PNP达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。

应注意的是，达林顿管由于内部由多只管子及电阻组成，用万用表测试时，be结的正反向阻值与普通三极管不同。对于高速达林顿管，有些管子的前级be结还反并联一只输入二极管，这时测出be结正反向电阻阻值很接近，容易误判断为坏管，请注意。
