电力场效应晶体管的换流安全工作区

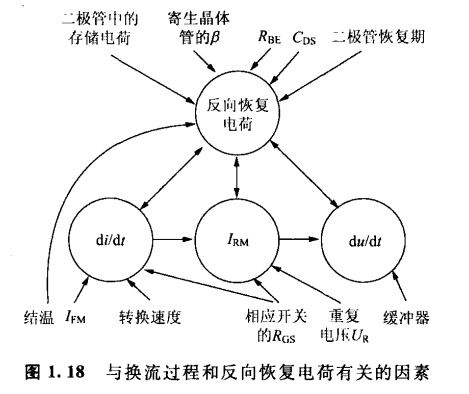

由于电力MOSFET工作频率高,经常处于开关转换过程中,而前述的寄生晶体管又影响开关转换问题,为此还定义了换流安全工作区(CSOA),主要限制反向恢复电荷的数值。影响换流过程的因素很多,最后都归结到反向恢复电荷这个问题上,它们的关系如图[1.18]所示。
图[1.18]中上面一排是与器件相关的参数,下面一排是与电路相关的参数,其中影响最明显的是与电路有关的三个参数:转换前二极管中的最大正向电流IFM、重复电压UR(或漏-源极峰值电压UDSP)及转换速度。
以MOTOROLA公司生产的MTP3055A型电力MOSFET器件为例的CSOA如图[1.19]所示。它也是以电压和电流为轴线,上方被二极管最大正向电流所限制,右方被最大允许重复电压所限制,中间曲线分别对应着di/dt=200A/us和100A/us的情况。
目前有很多MOSFET的CSOA已接近于图1.17所示的开关安全工作区的形状。例如,MTP3055E型MOSFET在电路杂散电感为100nH、电压为50V时的di/dt可达500A/us。
