「MMBT5551」晶体管的介绍,工作原理和作用 - 壹芯微

返回列表来源:壹芯微 发布日期 2021-07-29 浏览:-

MMBT5551」晶体管的介绍,工作原理和作用

型号:MMBT5551(600mA,160V)

封装:SOT-23/TO-92/SOT-223/SOT-323/SOT-523/SOT-723

品牌:壹芯微|类型:晶体管TRANSISTORS

多种封装 尺寸不同 参数一致 免费样品 欢迎咨询


MMBT5551晶体管封装和电路符号

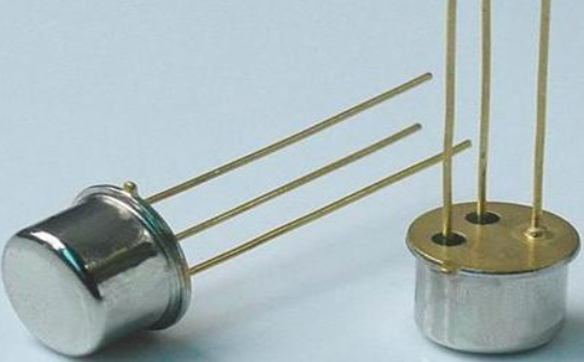

严格意义上讲,晶体管泛指一切以半导体材料为基础的单一元件,包括各种半导体材料制成的二极管(二端子)、三极管、场效应管、晶闸管(后三者均为三端子)等。晶体管有时多指晶体三极管。


「MMBT5551」晶体管的介绍,工作原理和作用 - 壹芯微


1.什么是晶体管

晶体管(transistor)是一种固体半导体器件(包括二极管、三极管、场效应管、晶闸管等,有时特指双极型器件),具有检波、整流、放大、开关、稳压、信号调制等多种功能。晶体管作为一种可变电流开关,能够基于输入电压控制输出电流。与普通机械开关(如Relay、switch)不同,晶体管利用电信号来控制自身的开合,所以开关速度可以非常快,实验室中的切换速度可达100GHz以上。


2.晶体管原理

导体三极管主要分为两大类:双极性晶体管(BJT)和场效应晶体管(FET)。晶体管有三个极;双极性晶体管的三个极,分别由N型跟P型组成发射极(Emitter)、基极 (Base) 和集电极(Collector);场效应晶体管的三个极,分别是源极(Source)、栅极(Gate)和漏极(Drain)。晶体管因为有三种极性,所以也有三种的使用方式,分别是发射极接地(又称共射放大、CE组态)、基极接地、集电极接地。最常用的用途应该是属于讯号放大这一方面,其次是阻抗匹配、讯号转换等,晶体管在电路中是个很重要的组件,许多精密的组件主要都是由晶体管制成的。


3.晶体管作用

晶体管被认为是现代历史中最伟大的发明之一,在重要性方面可以与印刷术,汽车和电话等发明相提并论。晶体管实际上是所有现代电器的关键活动(acTIve)元件。晶体管在当今社会的重要性,主要是因为晶体管可以使用高度自动化的过程,进行大规模生产的能力,因而可以不可思议地达到极低的单位成本。


虽然数以百万计的单体晶体管还在使用,但是绝大多数的晶体管是和电阻、电容一起被装配在微芯片(芯片)上以制造完整的电路。模拟的或数字的或者这两者被集成在同一块芯片上。设计和开发一个复杂芯片的成本是相当高的,但是当分摊到通常百万个生产单位上,每个芯片的价格就是最小的。一个逻辑门包含20个晶体管,而2005年一个高级的微处理器使用的晶体管数量达2.89亿个。



MMBT3906」采购优质国产二/三极管Mosfet选壹芯微(专注领域 专业品质),国内知名功率半导体生产商,专业进口生产设备,芯片与技术源自台湾,完美替代进口品牌,页面右侧联系销售一线或工程师为您提供参数,选型,样品申请,规格书与技术支持,欢迎咨询
