利用LM339N设计的仪表电路知识介绍 | 壹芯微

LM339N为四路电压比较器，采用双列直插14脚封装，最高工作电压为±18V，功耗为265mW，应用在电磁炉等产品中。兼容或代换参考型号：LM339、IR2339、μA339PC，μPC339C、TA75339。本文介绍了采用LM339N设计的仪表电路。

1.LM339N特点

(1)失调电压小，典型值为2mV;

(2)电源电压范围宽，单电源为2--36V，双电源电压为正负1V--正负18V;

(3)对比较信号源的内阻限制较宽;

(4)共模范围比较大;

(5)差动输入电压范围较大，大到可以等于电源电压;

(6)输出端电位可灵活方便的选用。

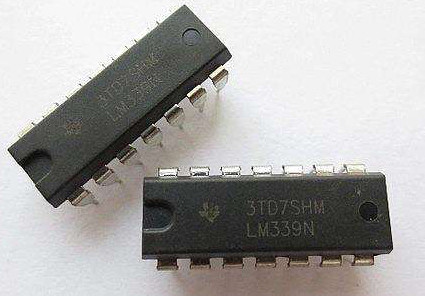

图1 LM339N外形图

2.仪表概述

仪器仪表是用以检出、测量、观察、计算各种物理量、物质成分、物性参数等的器具或设备。真空检漏仪、压力表、测长仪、显微镜、乘法器等均属于仪器仪表。广义来说，仪器仪表也可具有自动控制、报警、信号传递和数据处理等功能，例如用于工业生产过程自动控制中的气动调节仪表，和电动调节仪表，以及集散型仪表控制系统也皆属于仪器仪表。

3.电路设计

图2是一款由运放电路组成的仪表盘电路，能够显示蓄电池的电量和电动自行车的时速。常用的运放电路有LM324和LM339N，它们的内部都有四个独立的运算放大器，区别在于它们的引脚功能不同而已。在本电路中，LM339N中的四个运算放大器接成了比较放大器，用来显示蓄电池的电量。

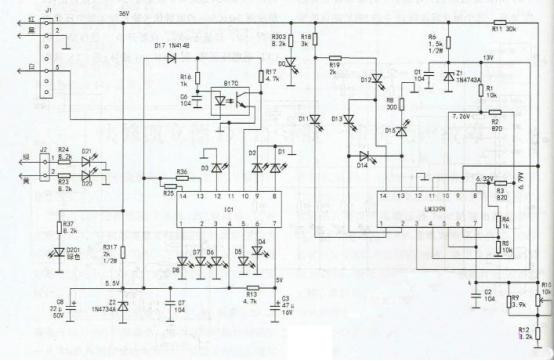

图2 由运放电路组成的仪表盘电路

电阻Rl~R5组成阶梯式分压电路，给LM339N中的四个比较器的反向输入端输入不同的电压值;四个比较器的同向输入端连在一起，接到由R9~R12组成的蓄电池电压测试电路中的A点。由于A点电压会随蓄电池电压的变化而变化，依据电压比较器的特性(同相端电压大于反相端电压时，输出端为高电位，反之为低电位)，输出端的电位发生改变，显示电路中的不同发光二极管Dll~D15被点亮，以显示不同的电量。

ICl、光辑及发光二极管Dl~D8组成速度显示电路。虽然ICl的型号已磨掉，但通过电路分析，判断该IC应是一块具有计数功能的移位寄存器，⑦脚是复位脚，⑩脚是计数信号输入端，光辑中发射管负极每接地一次，它就得到一个低电位的触发信号。

在检修这个电路的时候，测量A点的电压尤为重要，如果它小于某一个分压值，而与之对应的发光二极管不亮，则LM339N损坏。ICl的好坏判断如下:先测它的电源端④脚和复位端⑦脚电压是否均为+5V，然后快速把光锅中发射营的负极与地多次瞬间短接，如果Dl~D8都不亮，就可以断定该IC损坏。另外，可调电阻RI0常因接触不良而造成蓄电池电量显示不准。
