LM358呼吸灯的制作原理介绍 | 壹芯微

呼吸灯是随着数码产品新生的一种装饰LED电路，在手机、鼠标、电脑机箱，家庭灯具等等上可以看见。如果手机里面有未处理的通知，比如说未接来电，未查收的短信等等，呼吸灯就会由暗到亮的变化，像呼吸一样那么有节奏，起到一个通知提醒的作用。

图1 呼吸灯

电路设计

由LM358及外围电路构成了一个三角波信号发生器，三极管构成一个共射电路，将加在基极的三角波信号进行放大，并且由于基极的电压是一个三角波加在直流信号上，导致发射级的输出电压是一个上移的三角波信号，可以控制LED灯的亮度，形成呼吸的效果。

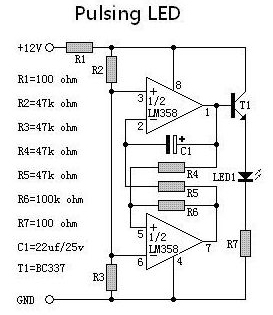

图2 LM358经典应用电路

在图中：LM358的3脚和6脚的电位是固定的，比如说是3V。当2脚电位低于3脚电位时，一脚输出高电平，即T1导通，LED亮，二脚的电位是有7脚提供的，当5脚的电位高于6脚时，7脚输出高电平。这两个组成的相互连通的比较器来间隙的使T1导通。具体的电压点为。3脚，2脚，5脚，6脚，7脚你要测量一下这几个点得电压。{2脚电压高于3脚电压是，1脚为低电平。2脚电压低于3脚电压时1脚为高电平。5脚6脚7脚同理}

要制作这样一款呼吸灯其实非常简单，它的原理就是一个低频率的自激振荡器。以前大家对于自激振荡器的制作选择往往第一个想到的是由555电路完成，但除了555电路外，还有运放电路也能完成该功能。
