LM311的特点、参数、应用及引脚功能知识介绍 | 壹芯微

lm311是一款高灵活性的电压比较器，能工作于5V-30V单个电源或正负15V分离电源，如通常的运算放大器运用一样，使LM311成为一种真正通用的比较器，该设备的输入可以是与系统地隔离的。而输出则可以驱动以地为参考或以Vcc为参考。或以Vee电源为参考的负载，此灵活性使之可以驱动DTL、RTL、TTL或MOS逻辑。在电流达到50mv时，该输出还可以把电压切换到50V，因此该LM311可用于驱动继电器、灯或螺线管。

lm311

1.特点

(1)快速响应时间：165ns

(2)选通能力

(3)最大输入偏置电流：300nA

(4)最大输入偏置电流：70nA

(5)可以从单一的5V电源工作。

(6)可在Q-temp汽车上购买

(7)高可靠性汽车应用

(8)配置控制和打印支持

(9)符合汽车标准的资格

(10)符合MIL-PRF-38535标准的产品，

除非另有说明，否则将测试所有参数。在所有其他产品上，生产加工不一定包括所有参数的测试。

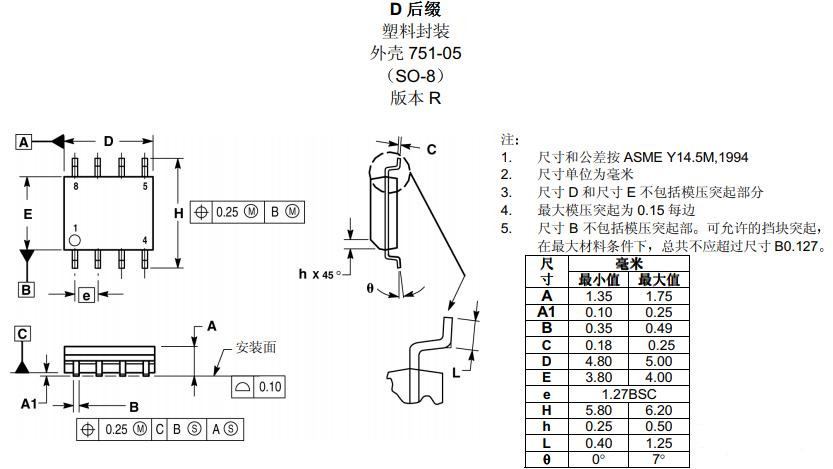

lm311封装图

2.基本参数

LM311采用SOIC封装方式。

(1)针脚数：8

(2)工作温度范围：0°Cto+70°C

(3)封装类型：SOIC

(4)比较器数目：1

(5)电源电压最大：36V

(6)电源电压最小：5V

(7)表面安装器件：表面安装

(8)输入偏移电压最大：7.5mV

3.应用

(1)台式电脑

(2)车身控制模块

(3)白色商品

(4)楼宇自动化

(5)振荡器

(6)峰值检测器

4.引脚功能

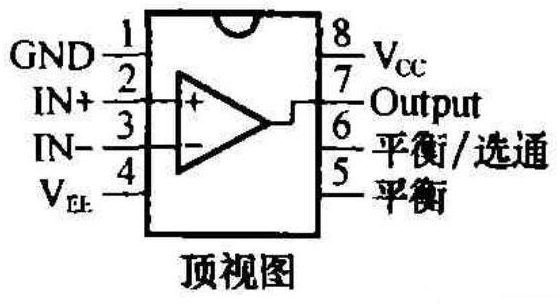

LM311的管脚排列见图

1脚=地，4脚=电源V-，8脚=电源V+。2脚=输入+，3脚=输入-，7脚=输出.5脚=平衡，6脚=平衡/选通。
