LM1875是一款功率放大集成块，是美国国半公司研发的一款功放集成块，它在使用中外围电路少而且有完善的过载保护功能。其采用先进的电子电路设计技术和工艺，因此它甚至能在高输出时候，低失真。其他出众的产品特性有：高增益(High?Gain)，高转换速率，和宽的功率宽带，范围宽的输出电压，高电流能力，和适应范围宽的电源电压。这放大器是内置地补偿的和稳定的，为了那大于等于10的增益。

1.功能特点

(1)高于30W的输出功率

(2)AVO典型值是90dB

(3)低失真：0.015%，1kHZ,20W

(4)宽功率宽带：70kHz

(5)有AC和DC的对地短路保护

(6)带有假释电路的热保护

(7)输出高电流能力：4A

(8)宽的电源电压：16V-60V

(9)内阻输出保护二极管

(10)94dB的脉动抑制

(11)塑料功率封装TO-220

2.应用

(1)高性能音频应用系统

(2)桥式放大器

(3)立体播放机

(4)伺服放大器

(5)仪表系统

3.主要参数

(1)电压范围：16～60V

(2)静态电流：50MmA

(3)输出功率：25W

(4)谐波失真：<0.02%，当f=1kHz，RL=8Ω，P0=20W时

(5)额定增益：26dB，当f=1kHz时

(6)工作电压：±25V

(7)转换速率：18V/μS

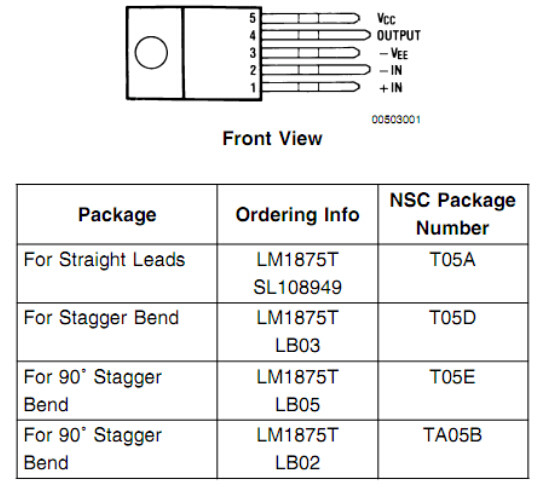

4.引脚功能

它为五针脚形状：一针脚为信号同相输入;二针脚为信号反相输入;三针脚负电源-Vee(单电源接地GND);四针脚为信号输出;五针脚电源+Vcc输入。

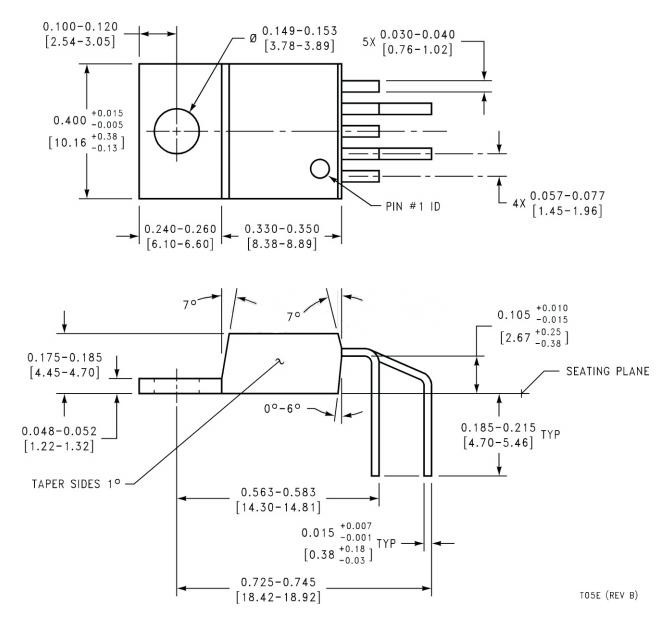

LM1875封装图
