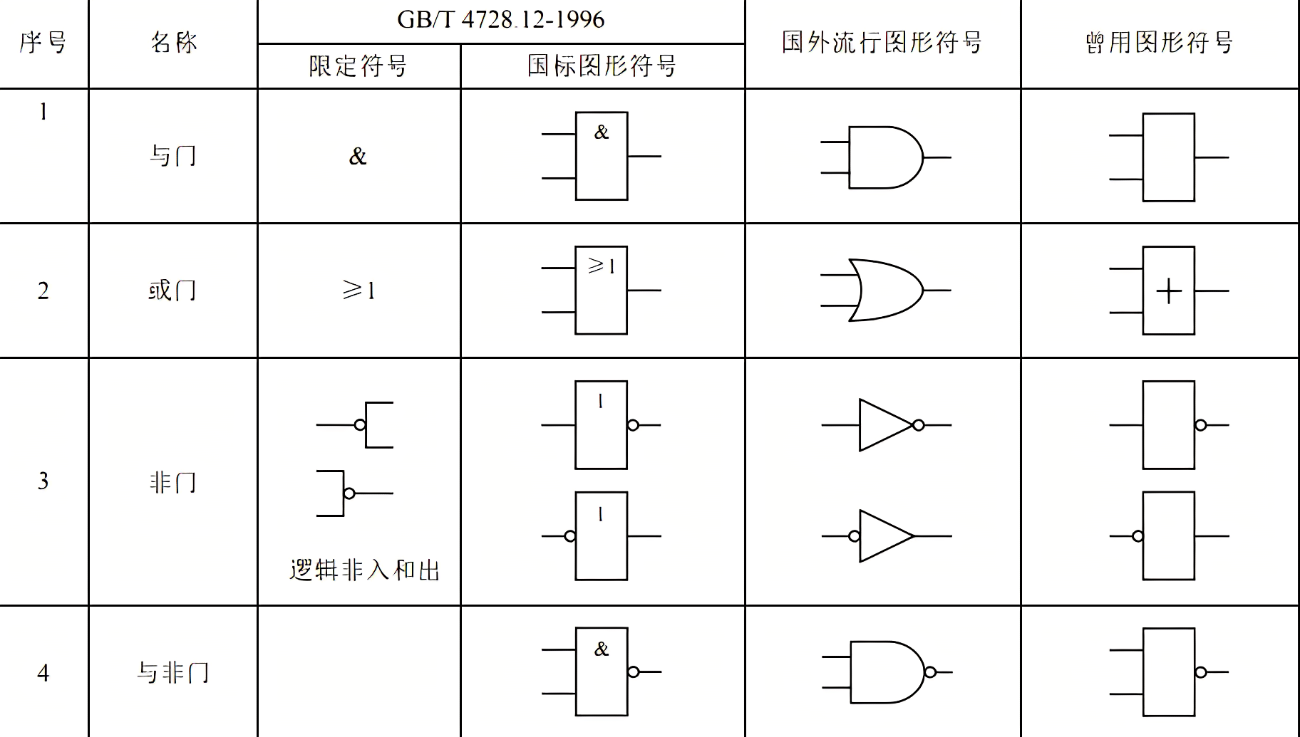

逻辑门电路指实现基本和常用逻辑运算的电子电路，也是集成电路上的基本组件。简单的逻辑门可由晶体管组成，晶体管的组合可以使代表两种信号的高低电平在通过它们之后产生高电平或者低电平的信号。接下来，为大家详细说下逻辑门电路原理和逻辑门电路的主要技术参数。

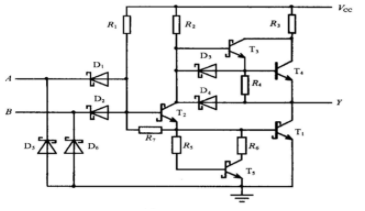

一、逻辑门电路原理

首先考虑两种极限情况：当vI处于逻辑0时，相应的电压近似为0V；而当vI处于逻辑1时，相应的电压近似为VDD。假设在两种情况下N沟道管TN为工作管P沟道管TP为负载管。但是，由于电路是互补对称的，这种假设可以是任意的，相反的情况亦将导致相同的结果。左图分析了当vI=VDD时的工作情况。在TN的输出特性iD—vDS（vGSN=VDD）(注意vDSN=vO)上，叠加一条负载线，它是负载管TP在vSGP=0V时的输出特性iD－vSD。由于vSGP曲线几乎是一条与横轴重合的水平线。两条曲线的交点即工作点。显然，这时的输出电压vOL≈0V（典型值<10mV，而通过两管的电流接近于零。这就是说，电路的功耗很小（微瓦量级）左图分析了另一种极限情况，此时对应于vI=0V。此时工作管TN在vGSN=0的情况下运用，其输出特性iD－vDS几乎与横轴重合，负载曲线是负载管TP在vsGP=VDD时的输出特性iD－vDS。由图可知，工作点决定了VO=VOH≈VDD；通过两器件的电流接近零值。可见上述两种极限情况下的功耗都很低。由此可知，基本CMOS反相器近似于一理想的逻辑单元，其输出电压接近于零或+VDD，而功耗几乎为零。

二、逻辑门电路的主要技术参数

1、TTL电路的电源均采用+5V，使用时，不能将电源与地颠倒接错，也不能接高于5.5V的电源。否则会损坏器件。

2、电路的输入端不能直接与高于+5.5V或低于－0.5V的低内阻电源连接，因为低内阻电源供给较大电流而烧坏器件。

3、输出端不允许与电源或地短接，必须通过电阻与电源连接，以提高输出电平。

4、插入或拔出集成电路时，务必切断电源，否则会因电源冲击而造成永久损坏。

 5、多余输入端不允许悬空。接地电阻的阻值要求R≤=500。
