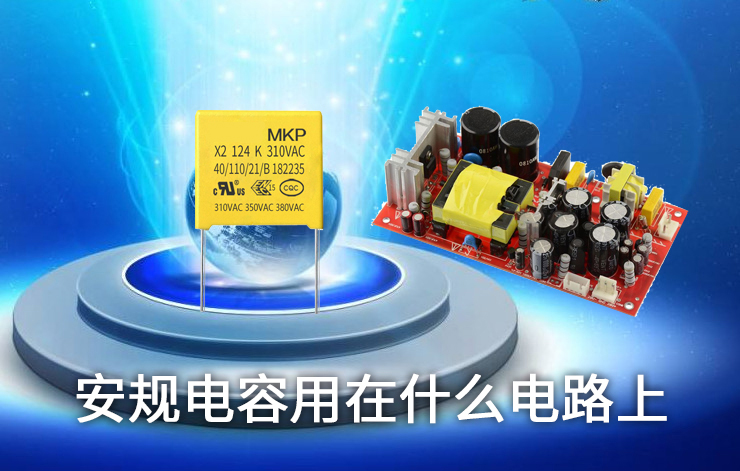

了解安规电容用在什么电路上

不同类型的电容器，在电路上的使用位置也是不一样的，对于安规电容，它一般指的是X和Y安规电容，它们一般使用在什么电路上呢？今天就来详细介绍一下。

安规电容用在什么电路上

安规电容应用的主要场合很多，主要有：阻容降压电路（X安规电容），EMI滤波两种（X、Y安规电容）。

什么是安规电容？安规电容是指用在这样的场合的，即电容器失效后，不会导致电击，不危及人身安全。

1、可以用于阻容降压电路。

一般X2安规电容，可以用于阻容降压电路，这种电路的优势是简单且成本很低，在一些小家电控制、智能电表、LED模块上经常用到，阻容降压电路是指利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。正是由于它成本极低，所以现在使用很广泛，阻容降压电容很关键，它的寿命基本上决定阻容降压电路的寿命，常用的是CBB22电容和X2安规电容。

2、用于EMI滤波。

不管是X安规电容还是Y安规电容，都可以用于EMI滤波。EMI滤波器主要作用是滤除外界电网的高频脉冲对电源的干扰，同时也起到减少开关电源本身的电磁干扰。一般的EMI滤波器有两组电容，即跨界在电源线之间起差模抑制作用的X电容和接在电源线和地之间起共模抑制作用的Y电容。对于X电容其额定电压和电网电压相当，其容量可以选的大一些，典型值0.05µF~1µF。对于Y电容取值允许情况下越大越好，但是如果Y电容失效会导致人员电击，所以对其最大漏电流电流有限制。安规电容的主要使用也主要用于滤波。
