本篇介绍一些基本的双晶体管闪光器电路,这些电路构成简单，具有一定的通用性，适用于多种应用电路，包括低电量指示灯、多元化的电路防雷器、离线开关电源、微功耗高电压电源、电容探头、雨刷器、灯调光器、警笛等等。简单的电路可用于在非常低的频率，RF频率，低电压，通过仔细选择晶体管还可用于非常高的电压。功率处理能力和功耗也容易修改，以适应需求。

该电路是非常适合初学者！如果你建立它，它会闪烁。而且你可以很容易地改变导通时间和闪光速度。

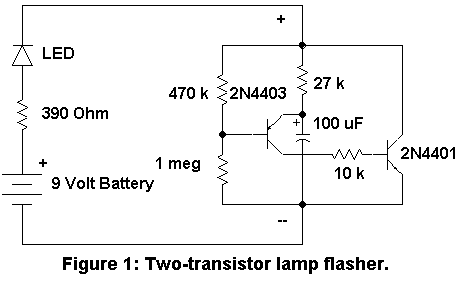

基本闪光电路如下所示。请注意，这是一个“两线”电路，负载与电路串联然后简单的连接到电池。在PNP的基极上的两个电阻设定了阈值电压，通电时电容开始充电向着这个电压靠近。当电容器电压足够高，这两个晶体管开始导通。电流的流动造成电路两端的电压稍微降低并且这种下降导致阈值电压下降。低阈值电压导致更大的电流，该正反馈导致电路迅速打开。直到电容放电而此时一个相反的过程使电路突然关掉。

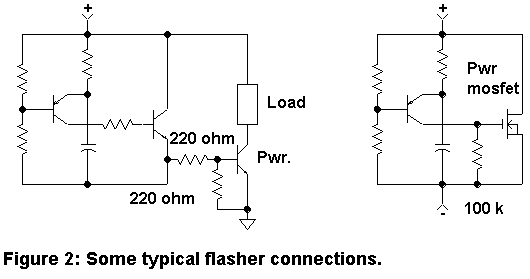

功率晶体管可用于处理高电流负载被添加。下面的两个电路是典型的连接。在所述第一电路中的闪光电路中串联一个220欧姆的电阻驱动功率晶体管。在第二电路中，功率场效应管是用来代替NPN型的。一个下拉电阻器被添加到栅极，以使电路关闭。

不要犹豫，修改这个基本电路，以满足您的特定需求。 这是很容易解决，而且几乎总是有效！ 这里有一些更多的想法给实验者尝试：

１、用一个二极管与电容串联，使放电电流被阻断，给出了一个较长的“接通”时间为给定的闪光率。NPN晶体管基极电阻决定了电容放电时间。

２、将调制信号耦合到PNP的基极来控制闪烁速率。

３、该PNP基极电阻分压器可调节使电压只是稍微高于触发电压，使电路不能自行闪光。然后，一个非常小的交流信号施加到基将导致电路的“触发”。这个检测器的频率响应可以是高得惊人。

４、电容充电电流可以从任何来源来进行频率转换器一个简单的电流。

５、你可以扭转一切的极性和开关晶体管的类型。

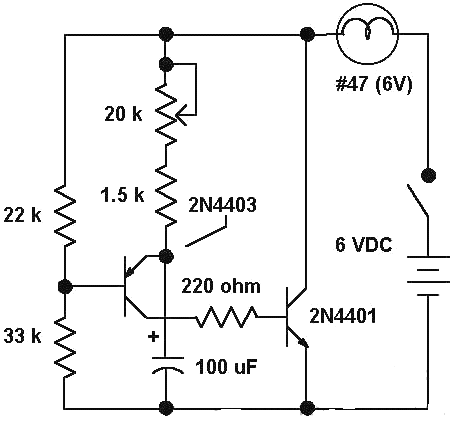

下面这个电路是一个“沉默的”节拍器，用闪光指示节拍。该电路闪烁6伏灯的速度由20K电位器调节，可以通过设定阶梯电阻来设置所需的速度。用LED和电阻器可以用来代替6V灯泡，尝试一个100欧姆串联一个高亮度LED。

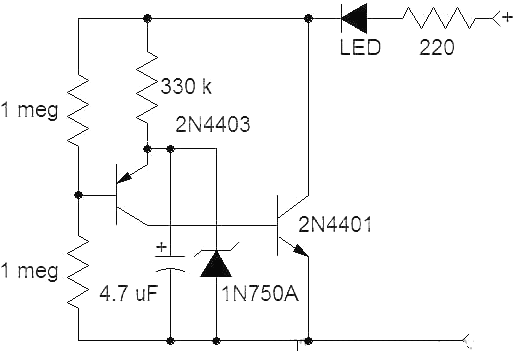

下面是一个低电量指示灯，当电池电压低于约5伏开始闪烁灯。不闪烁时该电路的电流大约25微安，电路不会显著缩短电池寿命。两个1兆欧电阻设置开关点在V / 2（加少许由于发射基地二极管压降），当此电压高于齐纳电压时电路不能接通。当电池电压低于5伏，基极电压下降到2.5伏特和发射极可以达到足以打开PNP（2N4403或类似）的电压。当PNP导通，NPN型导通更加拉低电压并点亮LED。4.7 uF的电容放电，电路关断，电容开始再次充电。

齐纳二极管是“4.7伏特”型，但在该电路中它是工作在非常低的电流，并限制了发射极电压约2.5伏。如果使用另一个齐纳电压，一些试验调整可能是必要的。

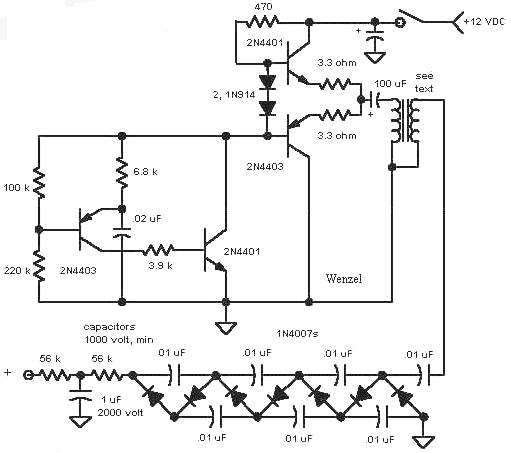

下面的电路使用闪光灯电路来驱动互补输出级和升压变压器。此电路用于高电压击穿试验机，但它会用于各种应用中。

变压器可以是连接为升压或降压取决于所需的输出电压的类型。一个古老的电子管收音机音频输出变压器连接到电路，在次级和电压倍增器作用下可以达到几千伏直流输出。

警告！ 这个东西用来产生高电压，可以产生致命的冲击电压！除非你是经验丰富的合格电子工作者与危险电压工作者，否则不要创建它。

电源变压器也可以用在本电路，但一些试验调整可能是必要的。输出晶体管被示出为小信号的类型，但功率晶体管可能是必要的，如果负载电流是??高的。占空比是不完全的50/50，其它电路很可能更适用于高功率的逆变器，该电路虽简单但不容易控制。变压器交流输出频率在次级是几百赫兹，可通过改变0.02 uF的电容或6.8K的电阻来改变。高频率是用于驱动二极管的电压倍增器，如图或者因为需要较小的电容器。
