LED驱动器基础知识-类型-应用以和ED驱动电源的特性

返回列表来源:壹芯微 发布日期 2020-05-16 浏览:-

LED驱动器基础知识-类型-应用以和ED驱动电源的特性

LED被公认为第四代绿色光源。它是一种坚固的冷光源。它具有效率高,寿命长,安全环保,体积小,可靠性高,响应速度快等优点。目前,实现了相同的照明效果。LED的功耗约为白炽灯的1/10和荧光灯的1/2。许多国家和地区都出台了各种政策来支持LED产业的发展,使产业成为国家重要产业的重要组成部分,催生了巨大的商机。LED驱动电路对LED非常重要,而LED调光控制可以节省能源。高亮度白光LED的驱动和调光是近年来的热门话题。

一、 LED驱动器基础知识

1. 什么是LED驱动器

LED驱动器将电源更改为特定电压电流以驱动LED电压转换器。一般来说,LED驱动器的输入包括高压工频AC(即市电),低压DC,高压DC,低压和高频AC(如电子变压器的输出)。LED驱动电源的输出大多是恒流源,可以随着LED正向压降的变化而改变电压。LED电源的核心部件包括开关控制器,电感器,开关元件(MOSFET),反馈电阻,输入滤波器件,输出滤波器等。根据不同场合的要求,必须有输入过压保护电路,输入欠压保护电路,LED开路保护。

LED驱动器

LED驱动器

2. LED驱动电源的特性

>(1)高可靠性

特别是LED路灯的驱动电源安装在高海拔地区,维护不方便,维护成本也很高。

>(2)效率高

LED是一种节能产品,驱动效率高。将电源安装在灯具中非常重要。电源效率高,功耗小,灯具内的热量小,灯的温度上升也降低。有利于延迟LED衰减。

>(3)高功率因数

功率因数是电网对负载的需求。通常,70瓦以下的电器没有强制性指标。虽然单个电器的功率因数较低,但对电网的影响很小,但到了晚上,大量的照明和同一负载的集中会严重影响电网的功率。 。对于30瓦~40瓦的LED驱动器,据说在不久的将来,可能会有一些功率因数的指标要求。

>(4)驾驶模式

现在有两种流量:一种是用于多个恒流源的恒压源,每个恒流源分别提供给每个LED。这样,组合灵活,所有LED故障都不会影响其他LED的工作,但成本会略高。另一种是直流恒流电源,即“可可惠宝”的驱动方式,由LED串联或并联运行驱动。它具有成本低,但灵活性差的优点,还能解决LED故障,不影响其他LED操作问题。这两种形式在一段时间内共存。在成本和性能方面,多路恒定电流输出功率的方式将更好。也许这是未来的主要方向。

>(5)电涌保护

LED抵抗浪涌的能力相对较差,尤其是抵抗反向电压的能力。加强这一领域的保护也很重要。一些LED灯在室外,例如LED路灯。由于减载和雷电感应,各种浪涌将从电网入侵,一些浪涌将导致LED损坏。因此,对“中科惠宝”驱动功率的分析应该是电涌保护不足。至于频繁更换电源和灯泡,LED驱动器应该能够抑制浪涌并保护LED免受损坏。

>(6)保护功能

除常规保护外,最好在恒流输出中增加LED温度负反馈,以防止LED的高温;满足安全和电磁兼容性的要求。

二、LED驱动器的类型

1. LED驱动器恒定电流

共同市场的led灯驱动器根据驱动模式分为两种。一个是恒流驱动。恒流驱动的特点是输出电流是恒定的。输出电压在一个范围内变化。所以我们经常看到市场上的驱动外壳被标记出来(输出:DC ** V - ** V * * * mA + -5%)。这意味着输出电压在其中一个输出电压中。范围内,电流是多少毫安。

A.恒流驱动电路的输出电流是恒定的,但输出直流电压随负载大小的不同而在一定范围内变化。负载电阻小,输出电压低,负载电阻越大,输出电压越高。

B.恒定电流电路不怕负载短路,但严禁加载完全开路。

C.恒流驱动电路是驱动LED的理想选择,但相对而言,价格较高。

D.应注意所使用的最大耐受电流和电压,这限制了所用LED的数量。

2. LED驱动器恒压

另一种是恒压驱动。恒压驱动的特点是输出电压是固定的,随着灯具的变化,电流在最大值范围内。在这种情况下,外壳通常指示(输出:DC ** V ** A)是输出固定电压的电压,最大输出电流是多少。市场常见的是输出5V,12V,24V等。

A.当确定稳压电路中的参数时,输出电压是固定的,而输出电流随负载的增加或减少而变化。

B.稳压电路不怕负载开路,严禁完全负载短路。

C. LED由调节驱动电路驱动。每根弦都需要一个合适的电阻,以使每个LED的平均亮度达到平均值。

D.亮度会受到整流后的电压变化的影响。

三、LED驱动器的应用

LED驱动器的应用取决于我们想要驱动的LED参数。最重要的两个参数是输入电压和输入电流。如何计算LED灯的输入电压和电流,传播灯配有单独的说明。这里仅描述LED灯的输入。人们会看到原始的驾驶参数(一定要找出一些驾驶虚假目标!!!!

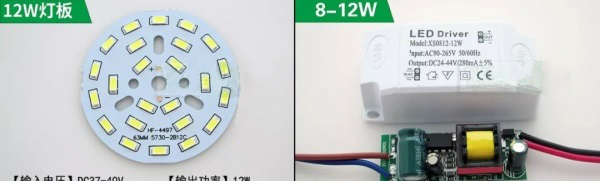

在了解了灯板的输入电压和输入电流后,我们选择相应的LED驱动器来使用。例如,众所周知,灯板的输入电压为37-40V,输入电流为300mA,则可选择LED驱动器输出电压包括它,电流大致相同。必须包括公式表面,电压高于或低于所有电压。否则会有闪烁。低电流很好。

LED驱动器

LED驱动器的应用

最后,我们只需要按下灯板标记的正极和负极来焊接驱动器或连接线。需要注意的是传统的LED驱动输出线,红色是正极。黑色是负极...如果是灰色线,那么灰色是正极,白色是负极...蓝色棕色线,蓝色线是负极,蓝色线是负极等等...

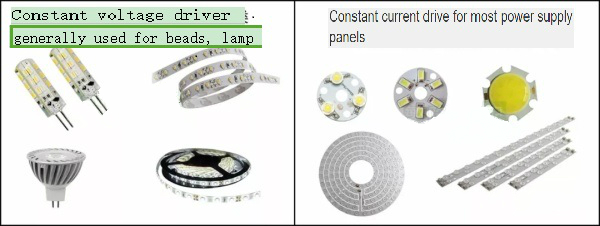

四、LED驱动器常用产品示例图

LED驱动器

LED驱动器常用产品示例图
