(LED)发光二极管正负极区分解析
LED发光二极管分为正极和负极。
具体操作步骤为:
1、发光二极管长脚为正,短脚为负。

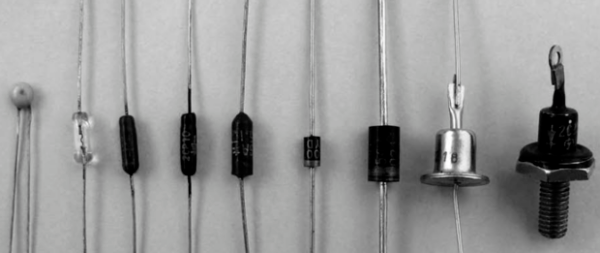

发光二极管
2.对于普通二极管,管体表面的白线末端为负数。
3、如果管脚相同,发光二极管管内较小的金属为正极,大片为负极。
4、如果眼睛难以分辨,也可以使用万用表。将旋钮安装在开关装置上,并将红色和黑色的手表笔连接到两个脚上。如果有读数,红笔的一端是正数;如果读数是“1”,黑笔的一端是正数。
扩展材料:
1、发光二极管简称LED。它是由含镓(Ga)、砷(As)、磷(P)、氮(N)等化合物组成的。
2.当电子与空穴重新结合时,它们可以发出可见光,因此它们可以用来制造发光二极管。用作电路和仪器中的指示器,或用作文本或数字显示器。
3.砷化镓二极管发出红光,磷化镓二极管发出绿光,碳化硅二极管发出黄光,氮化镓二极管发出蓝光。根据其化学性质,分为有机发光二极管(OLED)和无机发光二极管(LED)。
简介:
LED是一种常用的发光器件,它通过电子和空穴的复合释放能量。它在照明领域有着广泛的应用。发光二极管能够高效地将电能转化为光能,在现代社会有着广泛的应用,如照明、平板显示、医疗器械等。
这种电子元器件早在1962年就出现了。在早期,它只能发出微弱的红光,后来发展出其他版本的单色光。今天,发出的光已经遍布可见光、红外光和紫外光,光度也增加到相当高的亮度。随着技术的不断进步,发光二极管在显示器和照明领域得到了广泛的应用。
工作原理:
发光二极管与普通二极管一样由PN结组成,还具有单向导电性。当向发光二极管施加正向电压时,从P区注入到N区的空穴和从N区注入到P区的电子与N区中的电子和P区中的空穴在PN结附近的几微米范围内重新结合,从而产生自发发射荧光。在不同的半导体材料中,电子和空穴的能态是不同的。当电子和空穴复合时,释放的能量或多或少是不同的,释放的能量越多,发出的光的波长就越短。通常使用发出红色、绿色或黄色光的二极管。LED的反向击穿电压大于5伏。它的正向伏安特性曲线非常陡峭,必须串联限流电阻来控制流经二极管的电流。
发光二极管的核心是由P型半导体和N型半导体组成的晶片,在P型半导体和N型半导体之间有一个过渡层,称为PN结。在一些半导体的PN结中,当注入的少数载流子与大多数载流子复合时,多余的能量会以光的形式释放出来,从而将电能直接转化为光能。当反向电压施加到PN结时,很难注入少数载流子,因此不发光。当处于正工作状态(即两端加正电压),电流从LED阳极流向阴极时,半导体晶体从紫外光到红外光发出不同颜色的光,光的强度与电流有关
