LDO线性稳压器的并联介绍

LDO线性稳压器是线性降压型电压稳压器中的低饱和（Low Dropout：LDO）型产品，通常被称为“LDO”，是目前线性稳压器的主流产品。由于设计简单，并且在部件数量、尺寸、成本方面具有诸多优势，因此，即使在近年来开关稳压器的应用日益增多的情况下，LDO线性稳压器依然是根据应用需求被广为采用的电源IC。

普通LDO线性稳压器的容许损耗最多几瓦，比如5V输入3.3V输出时，输出电流约为1A。针对更高的要求，近年来多采用开关稳压器来对应。不过，有些方法可以解决使用LDO线性稳压器时带来的输出电流增加、容许损耗超标等问题。其中一个方法就是并联LDO线性稳压器（以下简称“LDO”）。

LDO线性稳压器的并联

LDO并联是一种很早以前就有的方法，从理论上看，在理想的情况下，比如将两个1A的LDO并联，可以获得2A（翻倍），从分担损耗的角度看，两个并联可以使每个LDO的损耗减半。

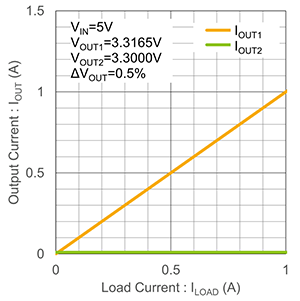

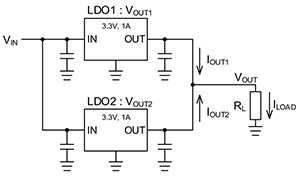

但是，如果只是将LDO的输出之间直接连接，这无法实现输出电流加倍、损耗减半的预期。下面是将输出端直接并联的电路示例，以及输出电流相对于各LDO的负载电流的曲线图示例。示例中并联了VIN为5V、VOUT为3.3V、IOUT可达到1A的两个LDO。从理论上讲，相对于负载电流ILOAD，每个LDO的IOUT应该为1/2 ILOAD，但如图所示，在该例中，几乎全部的负载电流都供给了LDO1，LDO2几乎没有。其结果是在该电路中，LDO1已经达到了1A的IOUT供电能力，即使两个并联也无法提供更多的IOUT。

这是由于并联连接的LDO之间的输出电压差造成的。即使LDO的标称输出电压值相同，在保证值范围内实际的输出电压也会有所波动。在该例中，LDO1的输出VOUT1为3.3165V，LDO2的VOUT2为3.30000V，它们之间存在0.0165V＝0.5%的压差。

正如连接电压值不同的线路时电流会从电压值高的线路流出一样，当直接连接输出电压不同的LDO输出时，也会从输出电压高的LDO流出电流。就如曲线图所示，在该例中是LDO1供给输出电流。通常，LDO输出电压的容差为标称电压的±几个百分比，而实际上，让并联的LDO实现相同的输出电压并不现实。因此，在并联LDO时，需要在电路设计上下功夫，以使并联LDO很好地分配输出电流。

并联连接LDO线性稳压器有两种方法，一种是使用二极管，另一种是使用电阻器。后续的文章中将会介绍这两种方法。
