漏电保护器电路分析

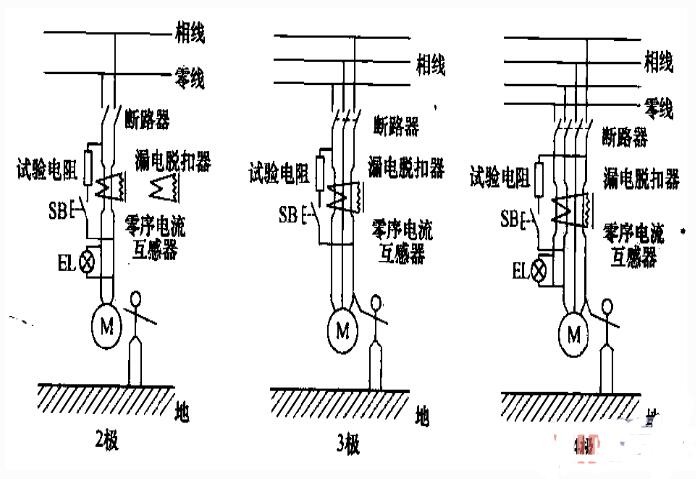

漏电保护器电路图

漏电审潞器电路适用于380V交流及以下（50—60Hz），电流10—100A，电源中性点接地的电路中。

当人身触电或电网漏电时，能够迅速分断故障电路，作为漏电保护之用，同时可保护线路和电动机的过载短路；亦可作为线路的不频繁转换及电动机的不频繁起动。

本漏电断璐器为电流动作型，主要由高导磁材料制造的电流零序互感器和进口的高运放集成块及电脱扣器和带有过零及短路保护J断路器组成，全部元器件安装在一个塑料壳中。当被保护电路有漏电或人身触电时，只要漏电或漏电电流达到褊电动作电流值，零序电流互感器的二次绕组就输出一个信号，并通过漏电脱扣器使断路器在O.Is以内切断电源，从而起到漏电和触电保护作用。

漏电过载保护器电路

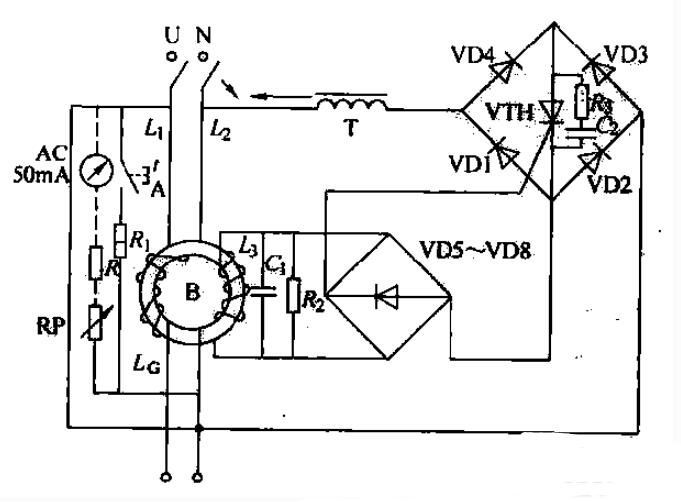

由风、RP分压电路中检取市电的过电压信号，通过触发二极管，驱动微触发晶闸管导通，使脱扣器动作。漏电保护器的过载保护用干簧管绕制的线圈LG利用剩余电流原理完成。

干簧管的常开触头并接在试验按钮SB上；线圈Lc串接在绕组L上，当负载电流超过设定值时（过载设定值由L的线径、匝数确定）I干簧管的常开触头便因磁化而闭合，相当于试验按钮SB的闭合，在互感器B的一次侧产生剩余电流，二次信号便触发VTH导通，脱扣器动作．迅速切断电源。其电气原理与前边所讲的漏电、过电压保护动作原理相同。

多极漏电保护器电路

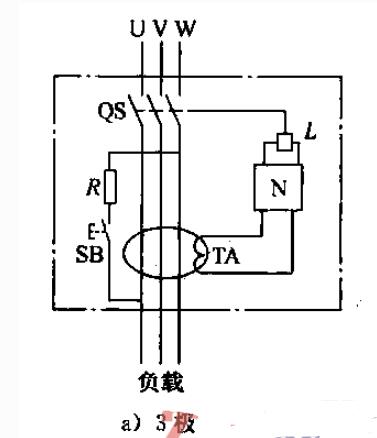

多极漏电保护器，如三极三线、四极三线等。它们的工作原理与单相电流型漏电保护器的工作原理相似，留给读者自己分析。如图所示，图中Qs为断路器，TA为零序电流互感器．L为脱扣器线圈，N为由电子电路组成的控制电路。

电流型漏电保护器电路

电流型漏电保护器是目前用得最多、最理想的漏电保护装置。电流型漏电保护器叉分为电磁式和电子式两种，这两种漏电保护器都采用零序电流互感器作为检测元件，电磁式漏电保护器采用释放式漏电脱扣器作为判断元件．自动断路器作为执行元件。

电磁式漏电保护器灵敏度较电子式差，一般以30mA为限，抗振动能力也差，但绝缘耐压能力和耐雷电冲击能力强，受电源电压、环境温度影响较小。

电子式褥电保护器是在电磁式漏电保护器的基础上加以改进，将零序电流互感器检测到的微弱漏电信号经电子电路放大、比较、整形等处理后，通过电子放大电赂触发脱扣机构，再驱动自动断路器断开电源。

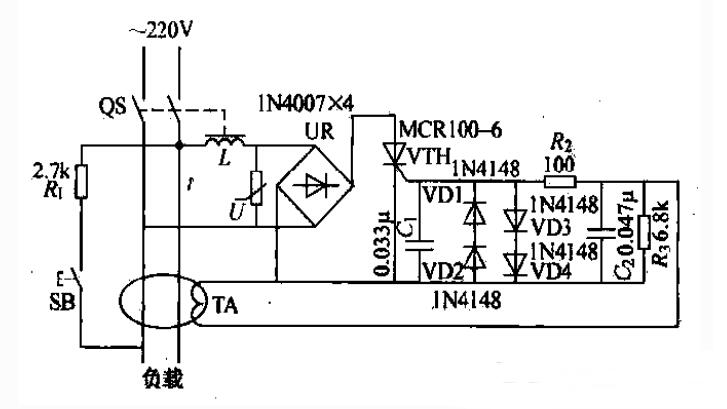

电子式祸电保护器的灵敏度较高，耐机械冲击能力强，但耐雷电冲击能力差，电源电压及环境对其性能都有一定的影响。电子式单相电流型漏电保护器典型电路如图14-5所示。

当无旃电电流时，零序电流互感器TA的一次电流矢量和为零，TA无感应电流输出，晶闸管VTH不导通，脱扣器不动作，正常向负载供电。当有漏电流出现时，TA-次电流矢量和不再为零．TA二次线圈中产生感应电动势，该感应电动势经脉冲触发电路形成触发电压，使晶闸管VTH导通。交流220V电源电压经脱扣器线圈L、UR桥式整流电路、晶闸管VTH的阳极、阴极构成回路，线圈L得电吸合，带动漏电保护器上的开关Qs动作，切断电源，从而起到了防止人身触电的保护作用，减少了设备损坏的机会。

RV为压域电阻，超过电压保护作用；SB为试验按钮，它和电阻Ri组成试验回路，试验回路的两端接在TA输入端和输出端不同相的导线上，以便按下SB时，在TA中流过一个模拟的接地故障电流，检查漏电保护器是否正常。

电压型漏电保护电路

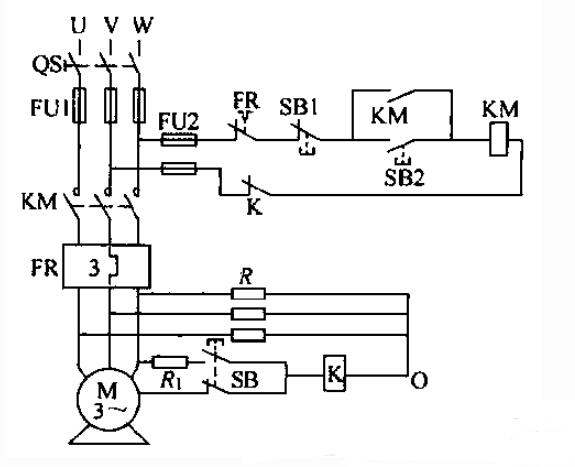

电压型漏电保护器是通过检测漏电设备外壳与地之间的电压来实现保护的。如图所示，电压型漏电保护器是利用功率一致的三只电阻R作为辅助中性点的电压保护。当用电设备漏电，人工辅助中性点0与设备外壳间的电压达到灵敏电压继电器K的动作电压时，继电器K吸合，其常闭触头断开，切断接触器KM的控制回路，接触器断电释放，从而切断负载的电源。

按钮SB和电阻Ri组成一个试验回路。按下试验按钮SB，继电器K线圈中流过一个模拟的接地故障电流，可方便地检查漏电装置是否正常．电压型漏电保护器电路简单，但它的检测性能差，动作不稳定，已逐步被电流型漏电保护器所取代。
