快速认识贴片电阻的方法普及
贴片电阻有5种参数,即尺寸、阻值、允差、温度系数及包装。
1.尺寸系列贴片电阻系列一般有7种尺寸,用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。另一种是米制代码,也由4位数字表示,其单位为毫米。不同尺寸的电阻,其功率额定值也不同。

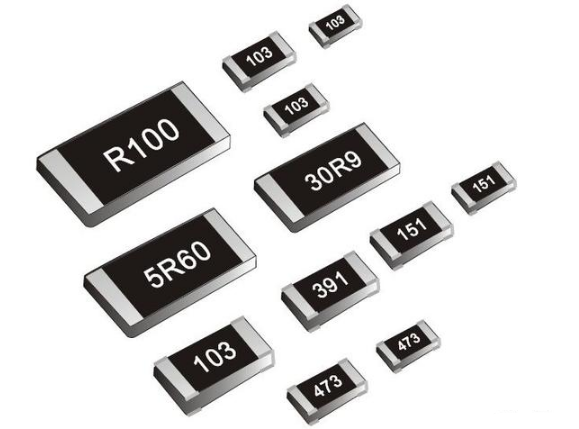

2.阻值系列 标称阻值是按系列来确定的。各系列是由电阻的允差来划分的(允差越小则阻值划分得越多),其中最常用的是E-24(电阻值的允差为±5%),贴片电阻表面上用三位数字来表示阻值,其中第一位、第二位为有效数,第三位数字表示后接零的数目。有小数点时用“R”来表示,并占一位有效位数。
3.允差贴片电阻(碳膜电阻)的允差有4级,即F级,±l%;G级,±2%;J级,±5%;K级,±10%。
4.温度系数贴片电阻的温度系数有2级,即w级,±200ppm/℃;X级,±lOOppm/℃。只有允差为F级的电阻才采用x级,其它级允差的电阻一般为w级。
5.包装主要有散装及带状卷装两种。
贴片电阻的工作温度范围为-55--+125℃,最大工作电压与尺寸有关:0201最低,0402及0603为50V,0805为150V,其它尺寸为200V。
