可控硅T在工作过程中，它的阳极A和阴极K与电源和负载连接，组成可控硅的主电路，可控硅的门极G和阴极K与控制可控硅的装置连接，组成可控硅的控制电路。

从可控硅的内部分析工作过程：

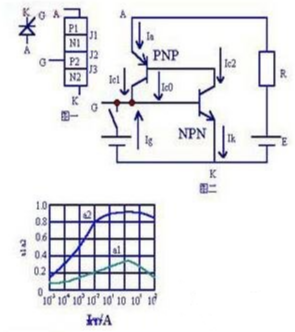

可控硅是四层三端器件，它有J1、J2、J3三个PN结图1，可以把它中间的NP分成两部分，构成一个PNP型三极管和一个NPN型三极管的复合管图2

当可控硅承受正向阳极电压时，为使可控硅导铜，必须使承受反向电压的PN结J2失去阻挡作用。图2中每个晶体管的集电极电流同时就是另一个晶体管的基极电流。因此，两个互相复合的晶体管电路，当有足够的门机电流Ig流入时，就会形成强烈的正反馈，造成两晶体管饱和导通，晶体管饱和导通。

设PNP管和NPN管的集电极电流相应为Ic1和Ic2;发射极电流相应为Ia和Ik;电流放大系数相应为a1=Ic1/Ia和a2=Ic2/Ik，设流过J2结的反相漏电电流为Ic0，

可控硅的阳极电流等于两管的集电极电流和漏电流的总和：

Ia=Ic1+Ic2+Ic0 或Ia=a1Ia+a2Ik+Ic0

若门极电流为Ig，则可控硅阴极电流为Ik=Ia+Ig

从而可以得出可控硅阳极电流为：I=（Ic0+Iga2）/（1-（a1+a2））（1—1）式

硅PNP管和硅NPN管相应的电流放大系数a1和a2随其发射极电流的改变而急剧变化如图3所示。

当可控硅承受正向阳极电压，而门极未受电压的情况下，式（1—1）中，Ig=0，（a1+a2）很小，故可控硅的阳极电流Ia≈Ic0 晶闸关处于正向阻断状态。当可控硅在正向阳极电压下，从门极G流入电流Ig，由于足够大的Ig流经NPN管的发射结，从而提高起点流放大系数a2，产生足够大的极电极电流Ic2流过PNP管的发射结，并提高了PNP管的电流放大系数a1，产生更大的极电极电流Ic1流经NPN管的发射结。这样强烈的正反馈过程迅速进行。从图3，当a1和a2随发射极电流增加而（a1+a2）≈1时，式（1—1）中的分母1-（a1+a2）≈0，因此提高了可控硅的阳极电流Ia.这时，流过可控硅的电流完全由主回路的电压和回路电阻决定。可控硅已处于正向导通状态。

式（1—1）中，在可控硅导通后，1-（a1+a2）≈0，即使此时门极电流Ig=0，可控硅仍能保持原来的阳极电流Ia而继续导通。可控硅在导通后，门极已失去作用。

在可控硅导通后，如果不断的减小电源电压或增大回路电阻，使阳极电流Ia减小到维持电流IH以下时，由于a1和a1迅速下降，当1-（a1+a2）≈0时，可控硅恢复阻断状态。
