可控硅电源是一种静止变频装置，利用可控硅元件将工频三相交流电源变换成中频单相交流电源，可控硅电源出现使得对弧焊电源输出功率的控制向前迈进了一大步，加上其强大的输出功率，使得它在国际国内都得到大量使用。

目录

1.什么是可控硅电源

2.可控硅电源工作原理

1.什么是可控硅电源

 可控硅电源作为目前最实用的电源类型，可控硅电源具有较多应用优势和特点。可控硅电源采用的串联谐振，即电压型谐振频率跟踪。因此效率较高、功率因数较高。所以有明显的节电效果，加热每吨棒料用电 341 度。

可控硅电源前级不可控全桥整流，不会在整流段引起波形的变形，没有关断角的削波现象，并且用大电容滤波，因此谐波数小对电网的干扰小。

2.可控硅电源工作原理

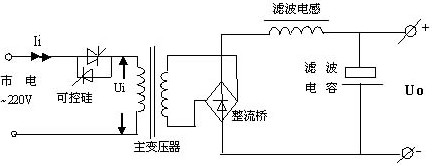

可控硅电源的电路结构如下：

通俗的说，可控硅是一个控制电压的器件，由于可控硅的导通角是可以用电路来控制的，固此随着输出电压 Uo 的大小变化，可控硅的导通角也随着变化。加在主变压器初级的电压 Ui 也随之变化。

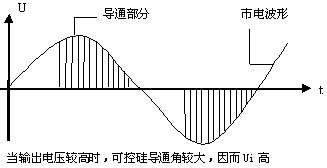

也就是~220V 市电经可控硅控制后只有一部分加在主变压器的初级。当输出电压 Uo 较高时，可控硅导通角较大，大部分市电电压被可控硅“放过来了”（如上图所示），因而加在变压器初级的电压，即 Ui 较高，这当然经整流滤波后输出电压也就比较高了。

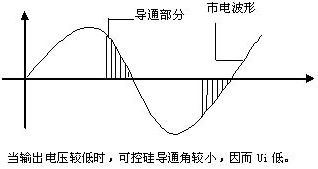

而当输出电压 Uo 很低时，可控硅导通角很小，绝大部分市电电压被可控硅“卡断了”（如下图所示），只让很低的电压加在变压器初级，即 Ui 很低，这当然经整流滤波后输出电压也就很低了。
