可控硅是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件，一般由两可控硅反向连接而成。它的功用不仅是整流，还可以用作无触点开关以快速接通或切断电路，实现将直流电变成交流电的逆变，将一种频率的交流电变成另一种频率的交流电等等。可控硅和其它半导体器件一样，其有体积小、效率高、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。

可控硅（又叫晶闸管）T在工作过程中，它的阳极A和阴极K与电源和负载连接，组成可控硅的主电路，可控硅的门极G和阴极K与控制可控硅的装置连接，组成可控硅的控制电路。

双向可控硅属于NPNPN五层器件，三个电极分别是T1、T2、G。因该器件可以双向导通，故除门极G以外的两个电极统称为主端子，用T1、T2。表示，不再划分成阳极或阴极。其特点是，当G极和T2极相对于T1，的电压均为正时，T2是阳极，T1是阴极。反之，当G极和T2极相对于T1的电压均为负时，T1变成阳极，T2为阴极。双向晶闸管的伏安特性由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。

从可控硅的内部分析工作过程：

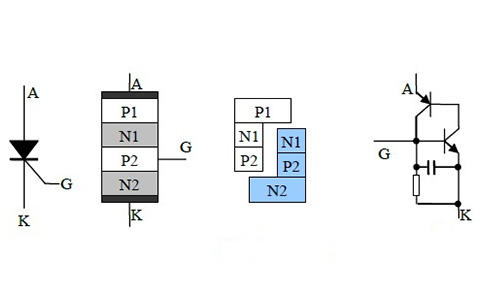

可控硅是四层三端器件，它有J1、J2、J3三个PN结，可以把它中间的NP分成两部分，构成一个PNP型三极管和一个NPN型三极管的复合管。

当可控硅承受正向阳极电压时，为使晶闸管导通，必须使承受反向电压的PN结J2失去阻挡作用。图2中每个晶体管的集电极电流同时就是另一个晶体管的基极电流。因此，两个互相复合的晶体管电路，当有足够的门极电流Ig流入时，就会形成强烈的正反馈，造成两晶体管饱和导通，晶体管饱和导通。

设PNP管和NPN管的集电极电流相应为Ic1和Ic2;发射极电流相应为Ia和Ik;电流放大系数相应为a1=Ic1/Ia和a2=Ic2/Ik，设流过J2结的反相漏电电流为Ic0,

可控硅的阳极电流等于两管的集电极电流和漏电流的总和：

Ia=Ic1+Ic2+Ic0 或Ia=a1Ia+a2Ik+Ic0

若门极电流为Ig,则可控硅阴极电流为Ik=Ia+Ig

从而可以得出可控硅阳极电流为:I=(Ic0+Iga2)/(1-(a1+a2)) (1-1)

硅PNP管和硅NPN管相应的电流放大系数a1和a2随其发射极电流的改变而急剧变化如图三所示。

当可控硅承受正向阳极电压，而门极未受电压的情况下，式(1-1)中，Ig=0,(a1+a2)很小，故可控硅的阳极电流Ia≈Ic0 晶闸关处于正向阻断状态。当晶闸管在正向阳极电压下，从门极G流入电流Ig,由于足够大的Ig流经NPN管的发射结，从而提高起点流放大系数a2,产生足够大的极电极电流Ic2流过PNP管的发射结，并提高了PNP管的电流放大系数a1,产生更大的极电极电流Ic1流经NPN管的发射结。这样强烈的正反馈过程迅速进行。从图3，当a1和a2随发射极电流增加而(a1+a2)≈1时，式(1-1)中的分母1-(a1+a2)≈0,因此提高了晶闸管的阳极电流Ia.这时，流过晶闸管的电流完全由主回路的电压和回路电阻决定。可控硅已处于正向导通状态。

式(1-1)中，在可控硅导通后，1-(a1+a2)≈0,即使此时门极电流Ig=0，晶闸管仍能保持原来的阳极电流Ia而继续导通。可控硅在导通后，门极已失去作用。

在可控硅导通后，如果不断的减小电源电压或增大回路电阻，使阳极电流Ia减小到维持电流IH以下时，由于a1和a1迅速下降，当1-(a1+a2)≈0时，可控硅恢复阻断状态。
