可控硅的导通角概念与输出功率控制原理
可控硅的导通角概念:
一个交流电的周期为360度,正半周为180度,负半周180度.可控硅又称可控整流元件,交流电通过整流元件时,元件让正180度电通过,阻止了负180度的通过,即所谓半波整流.交流电通过可控硅时,并不是让180度的正半周电全部通过的,即所谓可控整流.当正半周加到可控硅的阳极,在180度的某一角度时,在可控硅的控制极加一触发脉冲,例如在30度加一脉冲,可控硅只能通过余下的150度的电压.这种使可控硅导电的起始角度称为导通角

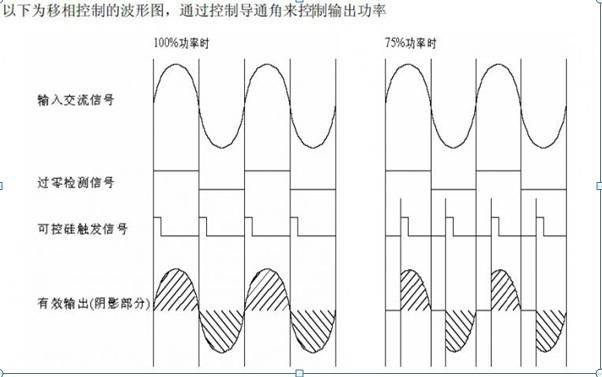

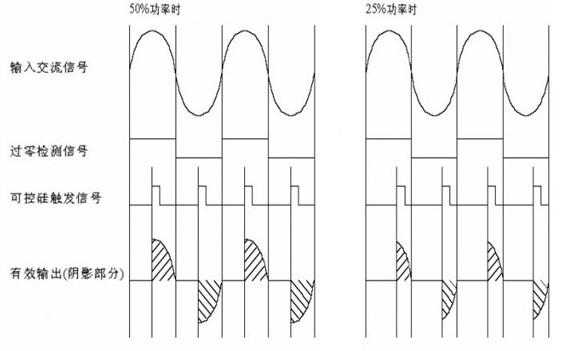

通过控制导通角来控制输出功率
在功率控制中,经常要用到移相控制或过零控制技术,无论是移相控制还是过零
控制,都需要检测过零触发信号。另外,在一些特殊的应用中,还可以利用工频
信号来进行计时。
