快恢复二极管与肖特基二极管的VF值对比

返回列表来源:壹芯微 发布日期 2019-02-25 浏览:-

壹芯微作为国内专业生产快恢复二极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,快恢复二极管与肖特基二极管的VF值对比,请看下方

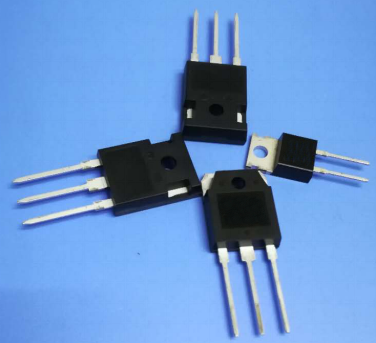

快恢复二极管

快恢复二极管FRD是一种具有开关特性好、反向恢复时间短特点的半导体二极管,主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中,作为高频整流二极管、续流二极管或阻尼二极管使用。 快恢复二极管的内部结构与普通PN结二极管不同,它属于PIN结型二极管,即在P型硅材料与N型硅材料中间增加了基区I,构成PIN硅片。因基区很薄,反向恢复电荷很小,所以快恢复二极管的反向恢复时间较短,正向压降较低,反向击穿电压(耐压值)较高。

  肖特基二极管SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的,肖特基二极管是贵金属(金、银、铝、铂等)A为正极,以N型半导体B为负极,利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。因此,SBD也称为金属-半导体(接触)二极管或表面势垒二极管,它是一种热载流子二极管。

 二极管的Vf值为正向导通电压。在参数表中的Vf值是当Io在额定数值时的最大压降,那当Io并没有那么大时,电流小, Vf相应也就会小。二极管测试参数中IR是指漏电流、IF是二极管的型号也就是安培数、VR是二极管的最大流通电流。简单来说,就是二极管在规定的正向电压VF下,通过极间的电流;硅整流管、硅堆在规定的使用条件下,在正弦半波中允许连续通过的最大工作电流(平均值),二极管在额定功率下允许通过的最大正向直流电流。

  快恢复二极管相对于肖特基二极管而言VF是比较高的,现在我们就来探讨下为什么快恢复二极管的VF比肖特基二极管要高。

  快恢复二极管耐压值都是在200V以上,20A同一TO-263封装的快恢复二极管,200V时的VF是1V以下,300V时的VF是1.1,400V的VF是在1.3,由此可以看出,耐压值越大,VF值越大,这个结论是成立的。如果还有质疑的朋友,我们还可以探讨一下快恢复二极管和肖特基二极管的比较。

  肖特基二极管的耐压值都是在200V以下,200V时的VF是0.9,100-150V时的VF是在0.8-0.88之间,100V以下在0.6左右,和快恢复二极管200V以上的对比,更能凸显耐压值越大,VF越高的说法,因此也说明了为什么快恢复二极管的VF比较高了。

壹芯微科技针对快恢复二极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
