开关MOS管的工作原理

一、MOS管种类和结构

MOSFET管是FET的一种(另一种是JFET)，可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS,或者PMOS指的就是这两种。

至于为什么不使用耗尽型的MOS管，不建议刨根问底。

对于这两种增强型MOS管，比较常用的是NMOS.原因是导通电阻小，且容易制造。所以开关电源和马达驱动的应用中，一般都用NMOS.下面的介绍中，也多以NMOS为主。

MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。开关MOS管工作原理

在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载(如马达)，这个二极管很重要。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。

（1）静态特性

MOS管作为开关元件，同样是工作在截止或导通两种状态。由于MOS管是电压控制元件，所以主要由栅源电压uGS决定其工作状态。

工作特性如下：

uGS<开启电压UT:MOS管工作在截止区，漏源电流iDS基本为0,输出电压uDS≈UDD,MOS管处于“断开”状态，其等效电路如下图所示。

uGS>开启电压UT:MOS管工作在导通区，漏源电流iDS=UDD/(RD+rDS)。其中，rDS为MOS管导通时的漏源电阻。输出电压UDS=UDD·rDS/(RD+rDS)，如果rDS《RD,则uDS≈0V,MOS管处于“接通”状态，其等效电路如上图(c)所示。

（2）动态特性

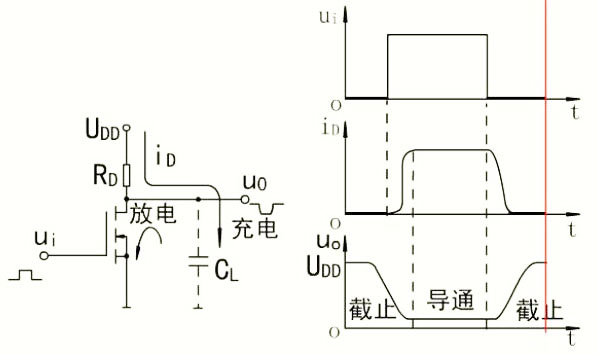

MOS管在导通与截止两种状态发生转换时同样存在过渡过程，但其动态特性主要取决于与电路有关的杂散电容充、放电所需的时间，而管子本身导通和截止时电荷积累和消散的时间是很小的。下图 (a)和(b)分别给出了一个NMOS管组成的电路及其动态特性示意图。

MOS管动态特性示意图

当输入电压ui由高变低，MOS管由导通状态转换为截止状态时，电源UDD通过RD向杂散电容CL充电，充电时间常数τ1=RDCL.所以，输出电压uo要通过一定延时才由低电平变为高电平;当输入电压ui由低变高，MOS管由截止状态转换为导通状态时，杂散电容CL上的电荷通过rDS进行放电，其放电时间常数τ2≈rDSCL.可见，输出电压Uo也要经过一定延时才能转变成低电平。但因为rDS比RD小得多，所以，由截止到导通的转换时间比由导通到截止的转换时间要短。

由于MOS管导通时的漏源电阻rDS比晶体三极管的饱和电阻rCES要大得多，漏极外接电阻RD也比晶体管集电极电阻RC大，所以，MOS管的充、放电时间较长，使MOS管的开关速度比晶体三极管的开关速度低。不过，在CMOS电路中，由于充电电路和放电电路都是低阻电路，因此，其充、放电过程都比较快，从而使CMOS电路有较高的开关速度。

二、MOS管导通特性

导通的意思是作为开关MOS管，相当于开关闭合。

NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况(低端驱动)，只要栅极电压达到4V或10V就可以了。

PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况(高端驱动)。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS.

三、MOS开关管损失

不管是NMOS还是PMOS,导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。

MOS在导通和截止的时候，一定不是在瞬间完成的。开关MOS管。MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失大得多，而且开关频率越快，损失也越大。

导通瞬间电压和电流的乘积很大，造成的损失也就很大。缩短开关时间，可以减小每次导通时的损失;降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。

四、MOS管驱动

跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。这个很容易做到，但是，我们还需要速度。

在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。开关MOS管。选择/设计MOS管驱动时第一要注意的是可提供瞬间短路电流的大小。

第二注意的是，普遍用于高端驱动的NMOS，导通时需要是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）相同，所以这时栅极电压要比VCC大4V或10V。如果在同一个系统里，要得到比VCC大的电压，就要专门的升压电路了。很多马达驱动器都集成了电荷泵，要注意的是应该选择合适的外接电容，以得到足够的短路电流去驱动MOS管。

上边说的4V或10V是常用的MOS管的导通电压，设计时当然需要有一定的余量。而且电压越高，导通速度越快，导通电阻也越小。现在也有导通电压更小的MOS管用在不同的领域里，但在12V汽车电子系统里，一般4V导通就够用了。
