开关电源中下拉电阻的作用介绍

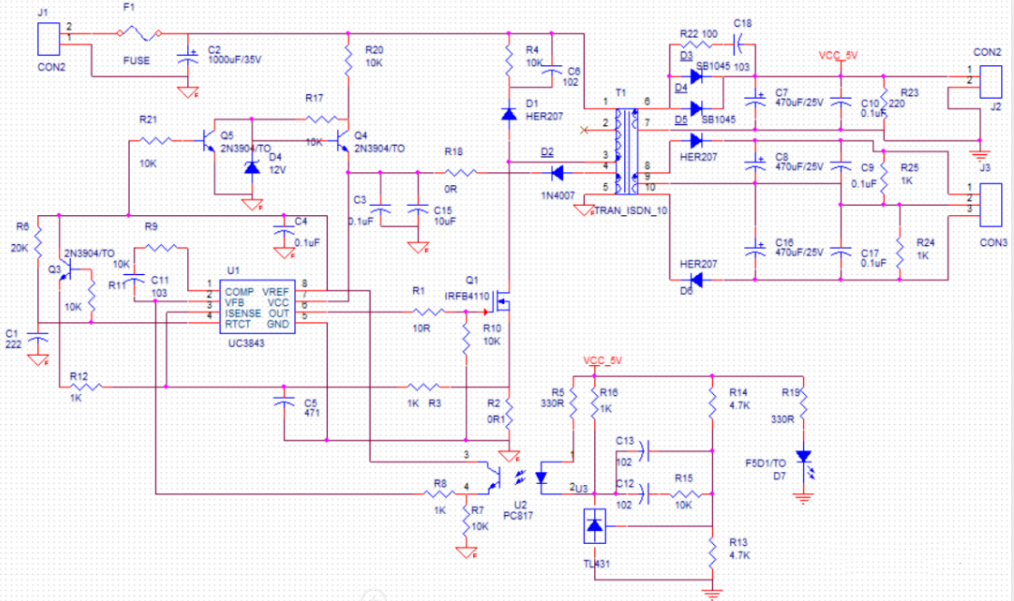

看下图，R10和R7就是下拉电阻，这两个电阻有什么作用呢？先了解下什么是下拉电阻。

电路中有下拉电阻和上拉电阻，下拉电阻是把电阻的一端接地，把另一端的电位拉低，上拉电阻相反，电阻的一端接电源，把电阻另一端的电位拉至电源电位，那为什么需要上拉下拉电阻呢，因为如果没有上拉下拉电阻，在某一时刻电位是不确定的，可能由于某些原因会造成误触发，我们来看R10这颗电阻，如果没有这颗电阻，MOS管的栅极的电位是受芯片的6脚控制的，正常情况下电源芯片输出高低电平也是可以工作的，但是在某一时刻，如电源上电易损件或者短路时，负载突然加大时，栅极会出现误触发信号，造成误触发，MOS管道通击穿，我们可以想象把电源芯片去掉会怎么样，这是栅极的电位是悬空的，有一些干扰信号，MOS管都会导通，MOS管没有电源芯片控制，必然击穿损坏，如果有下拉电阻，在静态时把栅极电位拉到地，不会因为一些干扰信号误触发MOS管，这就是R10的作用。

再来看R7也是一样的，在光耦PC817没有正常工作时，电源芯片的2脚电位是不确定的，这会影响电源的启动和工作，当连接R7电阻时，2脚电位拉低。

上拉下拉电阻最常见的就是10K，这样取值是因为，既保证电流损耗，又可以保证电流的推拉能力。
