开关电源中TVS管的应用普及

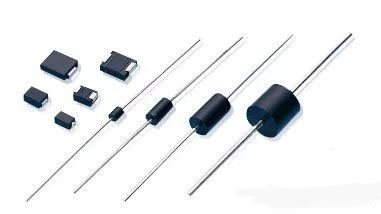

瞬态抑制二极管简称TVS管，在规定的反向应用条件下，当承受一个高能量的瞬时过压脉冲时，其工作阻抗能立即降至很低的导通值，允许大电流通过，并将电压箝制到预定水平，从而有效地保护电子线路中的精密元器件免受损坏。

TVS管能承受的瞬时脉冲功率可达上千瓦，其箝位响应时间仅为1ps（10-12S）。TVS管允许的正向浪涌电流在TA＝250C，T＝10ms条件 下，可达50～200A。

双向TVS管可在正反两个方向吸收瞬时大脉冲功率，并把电压箝制到预定水平，双向TVS管适用于交流电路，单向TVS管一般用于 直流电路。

一、TVS管保护开关电源实例：

对开关电源设计师来讲，必须对影响开头电源的三种瞬变类型进行保护：

1、由负载变化引起的瞬变电压（电感负载）；

2、由电源线引入的瞬变电压；

3、由开关电源内部发生的瞬变电压。

由于电源中需要保护的典型元器件有：

1、高反压开关晶体管（VMOS管）

2、高压整流器（高压流整流二极管）

3、输出整流器（输出大电流整流二极管）

4、内部控制电路（脉宽调制器等）

TVS管搭配PTC用于LED灯防雷保护案例：

应用一个PTC自恢复保险丝与一个6.8V或7.5V的TVS管配合可以达到很好的防雷保护目的，原来RS485接口是5V的，电流就十几各毫安，所以非常容易损坏。

LED灯在安装时容易接错线到220V上，还有接线短路，需要防雷等等。自恢复保险丝串联到RS485的AB线上的，室温下电阻很小；TVS管是并联到 AB线上的，一般不导通，当有雷电流、电路短路、错接到220V线上时将有高压大电流产生，这时高压使TVS触发管导通，导通后的大电流流过自恢复保险丝，使自恢复保险丝器件能够快速的动作从低阻态突变到高电阻状态，从而限制电流，对RS485的整个电路系统做限流保护，断电或故障消除后，自恢复保险丝会自动恢复到低电阻状态，使LED洗墙灯电路恢复正常工作。如果没有自恢复保险丝元件，则持续的大电流很快烧坏TVS管，所以本质上是自恢复保险丝配合保 护TVS管达到系统保护的目的。
