开关电源中TL431和PC817构成反馈的电路分析

返回列表来源:壹芯微 发布日期 2020-07-14 浏览:-

开关电源中TL431和PC817构成反馈的电路分析

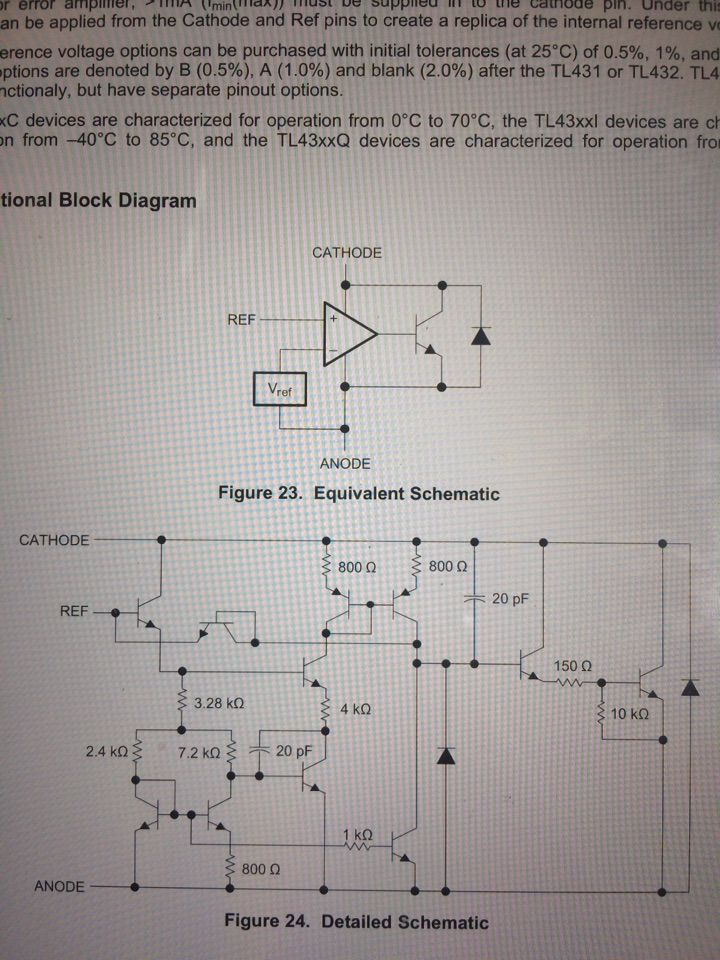

TL431属于shunt(并联)基准源,与之相对的还有一种series(串联)电压基准。TL431一类的shunt reference在工作时的对外特性类似于一个zener管,但是实际上内部是由一个2.495v的bandgap、误差放大和一个电流调节的NPN管组成

TL431,PC817

NPN管承载了绝大部分cathode-anode间的电流,所以一般会做成达林顿对管的形式。带隙和放大差分对需要一定的偏置电流才能工作,这是由问题描述中的Rbias提供的。NPN管的CE端并联了一个用于反接保护的二级管。

TL431内部的带隙基准和误差放大器可以在闭环状态下动态调节阴极电流来提供相对恒定的阴极电压,这种通过分流来稳压的性质将其归为并联基准源。

R1和Rlower构成了闭环的反馈通路,基准内部的差分对会迫使REF引脚和bandgap的输出电压保持一致,进而实现输出电压可调。

光耦内部的LED利用了TL431在闭环状态下的分流稳压性质,因而当Vout电压抬升时,431阴极会吸收更多电流,光耦在工作在线性区可类比共射连接的BJT,有相对恒定的CTR-IF特性,故FB端就相当于一个反相放大器,VFB下降。在电压控制模式的开关变换器与锯齿波比较后能得到更低的开关占空比。
